ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ ПРОВОЛОКОЙ
Установка нештатных плавких вставок чревата выводом из строя аппаратуры.
Но бывают случаи, когда выхода нет. Вставка перегорела, и все предохранители использованы.
Возможно заменить предохранитель проволокой, рассчитанной на нужный ток.
Если диаметр проволоки неизвестен, его можно определить, намотав на карандаш несколько витков. Чем больше витков — тем точнее измерение.
Замеряем длину намотанной проволоки и по формуле
d = L : n,
где
- d — диаметр проволоки,
- L — длина намотки,
- n — количество витков.
Например, на одном сантиметре поместилось 20 витков, тогда диаметр такой проволоки 1 мм : 20 = 0, 05 мм
При этом величина напряжения не имеет значения. То есть данный приём применим и в других областях. Но помните правило - если после замены предохранитель перегорает, значит, надо искать неисправность.
Если номинал предохранителя неизвестен, не указан, не читается на самом предохранителе, а схемы нет, то можно определить величину тока, исходя из мощности прибора, в котором установлен предохранитель.
Для автомобиля (бортовое питание 12 В) ток защиты определяется из соображение — мощность 1 Вт, ток 0,08 А. Для промышленной сети (220 В) 1 КВт требует защиту в 4,5 А. На рисунках показаны варианты применения проволоки в предохранителях
 |
 |
 |

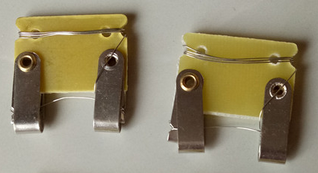

| Обратите внимание — проволока намотана на корпусе и продолжается между ламелями. По мере перегорания проволоки, она сматывается и вставляется на своё место. |

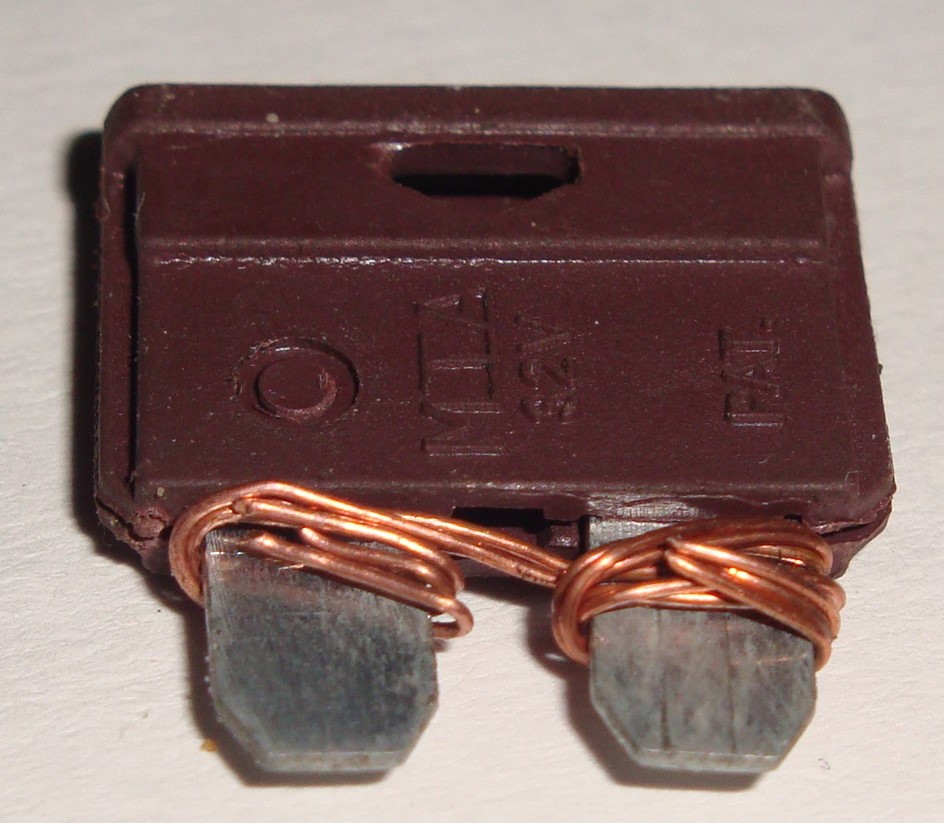

Предохранитель, в котором применено несколько витков проволоки |

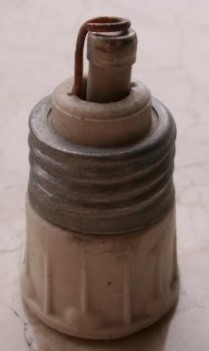

Бытовая «пробка» с наскоро вставленной проволокой. Но работать будет! |
 |
 |

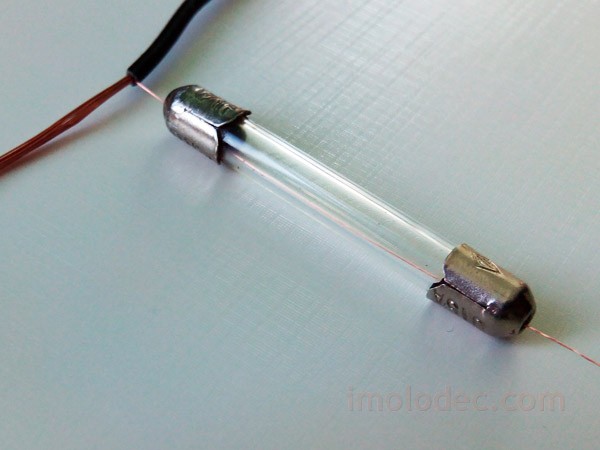

| Аккуратная вставка проволоки в предохранитель. |
Проволока вставлена на скорую руку |
Диаметр проволоки
для ремонта предохранителей на ток защиты от 0.25 до 50 ампер
| Ток защиты предохранителя, Ампер |
0,25 |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
7,0 |
10,0 |
15,0 |
20,0 |
25,0 |
30,0 |
35,0 |
40,0 |
45,0 |
50,0 |
| Диаметр проволоки, мм |
Медной |
0,02 |
0,03 |
0,05 |
0,09 |
0,11 |
0,16 |
0,20 |
0,25 |
0,33 |
0,40 |
0,46 |
0,52 |
0,58 |
0,63 |
0,68 |
0,73 |
| Алюминиевой |
- |
- |
0,07 |
0,10 |
0,14 |
0,19 |
0,25 |
0,30 |
0,40 |
0,48 |
0,56 |
0,64 |
0,70 |
0,77 |
0,83 |
0,89 |
| Стальной |
- |
- |
0,12 |
0,20 |
0,25 |
0,35 |
0,45 |
0,55 |
0,72 |
0,87 |
1,00 |
1,15 |
1,26 |
1,38 |
1,50 |
1,60 |
| Оловянной |
- |
- |
0,18 |
0,28 |
0,38 |
0,53 |
0,66 |
0,85 |
1,02 |
1,33 |
1,56 |
1,77 |
1,95 |
2,14 |
2,30 |
2,45 |
|
