ЗАДЕЛКА КОНЦОВ КАНАТА
Концы канатов можно заделывать с помощью несъёмных и съёмных коушей или в виде петель.
Несъёмные коуши закрепляются на концах каната путем заплётки или заливкой.
Съёмный коуш закрепляется на канате с помощью клина, что позволяет его устанавливать на любой длине каната.
Рис. 146. Съёмный коуш с клиновым креплением троса
Для соединения свободных концов каната и для образования петель применяются специальные зажимы или стягивающие стальные муфты (рис. 147, 148).
|
|
Специальные зажимы |
Стягивающие муфты |
Размеры и количество зажимов подбираются в соответствии с диаметром каната.
Основные размеры зажимов стальных канатов
Диаметр каната, мм |
|
10 |
11 |
12 |
14 |
15 |
20 |
22 |
25 |
28 |
30 |
38 |
42 |
44 |
58 |
Размеры зажима, мм |
A |
10 |
11 |
12 |
12 |
14 |
14 |
15 |
20 |
20 |
22 |
25 |
25 |
25 |
30 |
B |
50 |
60 |
63 |
70 |
75 |
85 |
90 |
110 |
120 |
135 |
165 |
165 |
180 |
225 |
F |
45 |
55 |
60 |
65 |
65 |
70 |
75 |
85 |
90 |
110 |
120 |
120 |
130 |
155 |
H |
25 |
30 |
35 |
35 |
35 |
35 |
40 |
50 |
55 |
60 |
60 |
60 |
65 |
70 |
Обычно расстояние между зажимами принимается не менее шести диаметров каната, а болты следует затягивать равномерно на всех установленных зажимах на натянутом канате.
После нескольких часов непрерывной работы каната необходимо произвести окончательную затяжку болтов.

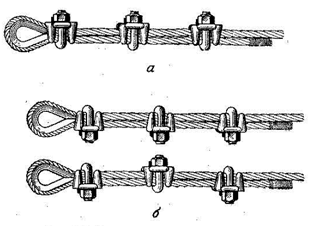

Расположение зажимов на канате. а) - правильное, б) - неправильное
Размещение и потребное количество одинарных зажимов для стальных канатов
Диаметр каната, мм |
Расстояние между зажимами, мм |
Количество зажимов |
Длина ключа для затяжки гаек, мм |
10 - 15 |
55 - 100 |
3 |
300 |
16 - 22 |
100 - 130 |
4 |
450 |
25 - 45 |
150 - 300 |
5 - 6 |
600 |
48 - 60 |
300 - 375 |
7 - 8 |
700 |
При отсутствии зажимов соединение тросов и их крепление могут осуществляться с помощью узлов.

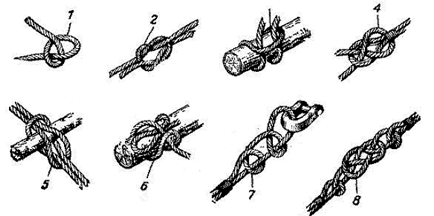

Образцы узлов для соединения и крепления стальных канатов
1 — полуштык, 2 — прямой узел, 3 — найтов узел, 4 — шкотовый узел, 5 — штыковой узел, 6 — шлюпочный узел, 7 — простой штык, 8 — плоский узел
Для сбережения тросов при соединении их узлами и облегчения развязывания в отдельные узловые соединения до их затяжки закладывают деревянный клин.
|
