Войсковая фильтровальная станция ВФС-2,5
ВФС-2,5 предназначена для очистки воды от естественных загрязнений и ее обеззараживания, обезвреживания и дезактивации.

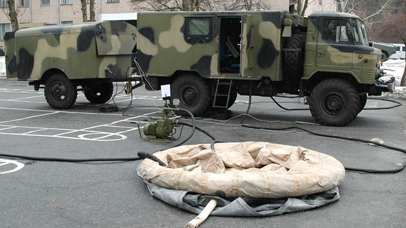

Оборудование и имущество станции размещается на шасси автомобиля ГАЗ-66-01 в унифицированном кузове-фургоне и на одноосном прицепе вместе с бензоэлектрическим агрегатом АБ-8-Т/230 М.
Станция состоит из следующих основных частей:
- оборудования для приготовления и дозирования растворов реагентов;
- осветлителя со взвешенным осадком;
- двух фильтров, один из которых загружен антрацитовой крошкой, другой активным углем БАУ-МФ или КФГ-М;
- блока бактерицидных ламп;
- трубопроводов и арматуры;
- насосов подачи и раздачи воды.
- бензоэлектрический агрегат АБ-8-Т/230М.
В кузове также находятся
- выносной насос раздачи воды ЭСН-2/1-II,
- напорные и всасывающие рукава,
- резервуары РДВ-100 и РДВ-5000,
- рентгенметр ДП-56 и лаборатория ПЛВС (ПХЛ-54) .
- На прицепе размещены: ·
- бензоэлектрический агрегат АБ-8-Т/230М;
- барабан с ДТС ГК (НГК),
- два барабана с КФГ-М;
- рукава для чистой воды;
- ящики с реагентами, активным углем и запасными частями;
- насос подачи воды ЭСН-1/1-II;
- катушка с кабелем
- шкаф с имуществом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- производительность – 2,5м3/ч;
- время развертывания 30-40 мин,
- время свертывания - 30-40 мин,
- продолжительность работы на возимом запасе реагентов и сорбентов – 100 час;
- расчет – 3 чел;
1 - заборное устройство, 2 - насос подачи воды, 3 - осветлитель, 4 - растворные баки, 5 - дозировочный агрегат, 6 - фильтр, 7 - блок бактерицидных ламп, 8 - фильтр, 9 - резервуар РДВ-5000, 10 - насос раздачи воды
Схема работы станции ВФС-2,5
Вода из открытого источника (озеро, пруд, колодец) через заборное устройство (1) с помощью электронасоса (2) подается в осветлитель (3). Это, собственно говоря, большой бак. После заполнения в этот бак из растворных баков (4) с помощью дозировочного агрегата (5) подаются коагулянт (сернокислый алюминий) осаживающий взвеси и ДТС-ГК хлорирующий воду.
Под воздействием коагулянта находящиеся в воде ил и прочие, находящиеся в виде коллоидов вещества реагируют с сернокислым алюминием и образуют нерастворимые хлопья гидроокиси алюминия, которые оседают на дно осветлителя, создавая дополнительный фильтрующий слой. Под воздействием ДТС-ГК вода обеззараживается.
Из осветлителя вода подается в фильтр (6) заполненный антрацитовой крошкой, где она окончательно очищается от взвесей.
Из фильтра (6) вода, содержащая довольно много хлора, поступает в блок бактерицидных ламп (7) где происходит окончательное уничтожение бактерий. Лампы ДБ-60-1. *Из блока бактерицидных ламп вода поступает в фильтр (8) заполненный карбоферрогелем, где происходит дехлорирование воды и отфильтровываются остатки органических веществ.
Из фильтра (8) полностью очищенная вода поступает в накопительный резервуар РДВ-5000 (9) емкостью 5 кубометров. Из него по мере необходимости с помощью электронасоса (10) вода выдается потребителям в их емкости.
ВФС-2,5 развертывается у источника воды с учетом наличия возможности оборудования водозабора, а также использования защитных и маскирующих свойств местности.
Водозабор устраивается в 200-300 м выше по течению от места возможного поступления загрязнений в источник воды.
Для развертывания ВФС-2,5 вне укрытий выбирается и оборудуется рабочая площадка размером примерно 20х30 м, при этом расстояние от водозабора до станции не должно превышать 50 м, от станции до прицепа – 15 м, от станции до резервуара чистой воды –10 м.
При эксплуатации ВФС-2,5 зимой принимаются меры по предотвращению размораживания водоочистного оборудования, коммуникаций и отдельных узлов станции, электронасосов и рукавов, а также замерзания воды в резервуаре.
|
