Войсковая фильтровальная станция ВФС-10
Войсковая фильтровальная станция ВФС-10 производительностью 10 м3 в час предназначена для очистки воды от естественных загрязнений, ее обезвреживания и обеззараживания. Станция смонтирована на шасси автомобиля ЗИЛ-131 и двухосном прицепе и состоит из фильтра, дехлоратора, двух выносных электронасосов, резервуаров РДВ-5000, коммуникаций, лаборатории для контроля качества воды, реагентов, фильтрующих материалов.
ВФС-10 развертывают на рабочей площадке пункта водоснабжения при удалении от источника воды не более 50 м.
Рабочую площадку разделяют на чистую и грязную половины На чистой половине располагают резервуары с чистой водой, прицеп, укрытие для личного состава. Остальные средства станции размещают на грязной половине.
Для очистки вода из источника подается электронасосом подъема в резервуары-отстойники, в которые одновременно специальными насосами- дозаторами вводятся химические реагенты (коагулянт, ДТС ГК, НГК).
По истечении требуемого по режиму времени контакта вода из резервуаров- отстойников насосом второго подъема подается на фильтр-осветлитель, затем проходит дехлоратор и поступает в резервуары чистой воды, где в случае отсутствия хлора дополнительно обрабатывается осветленным раствором ДТС ГК (хлорной извести) из расчета 0,8—1,2 мг/л активного хлора.

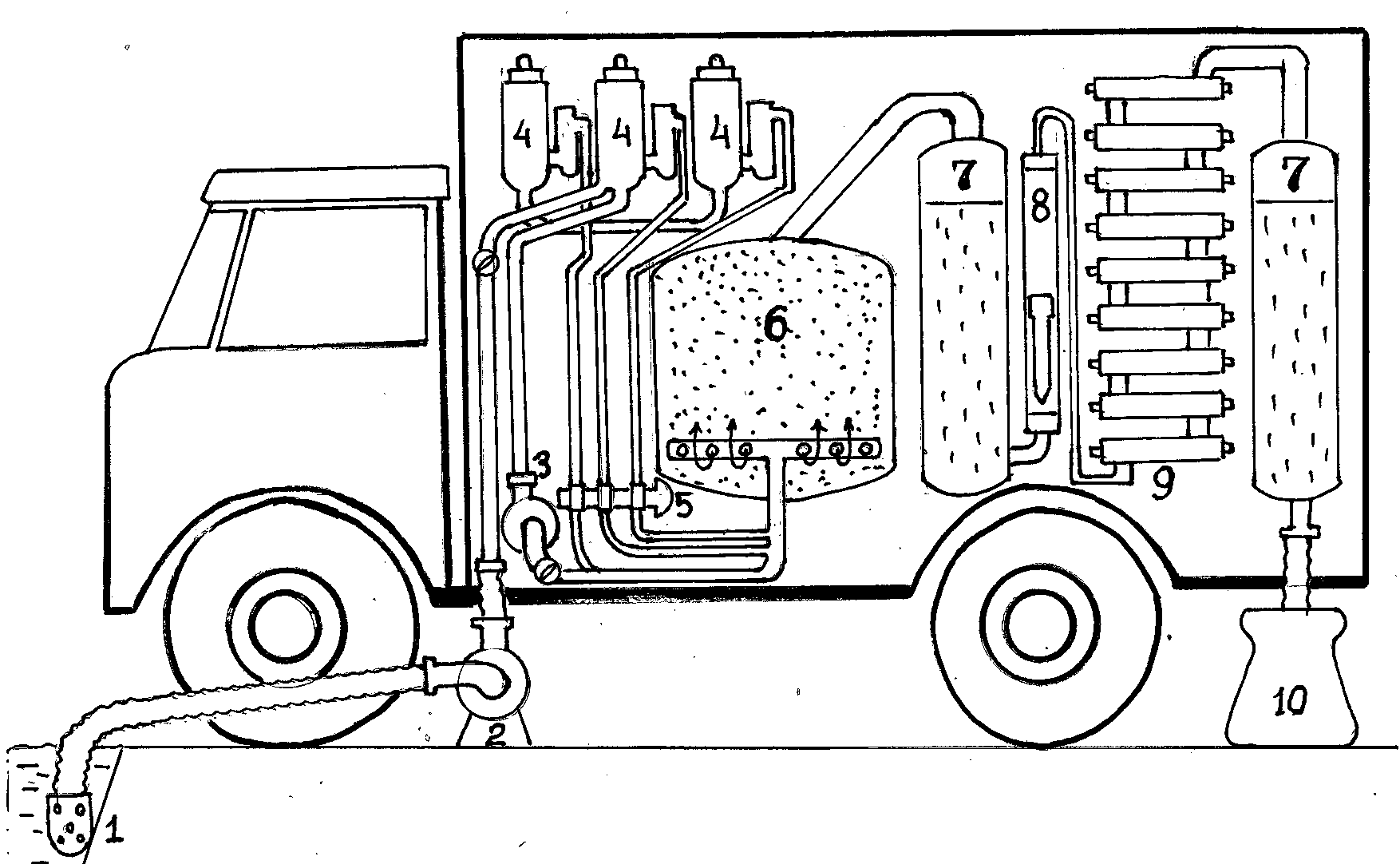

Фильтровальная станция ВФС-10: 1 – заборное устройство из зараженного источника воды, 2 – мотопомпа,3 – водоструйный насос, 4 – растворные баки, 5 – дозировочный агрегат, 6 – осветлитель, 7 – фильтр, 8 – ротаметр, 9 – блок бактерицидных ламп,10 – резервуар для чистой воды. |
