Установка палатки ПМК

Сборка и установка палатки ПМК ведется в такой последовательности:

  • Выбрать и подготовить площадку размером 9,0 х 15,0 метров. Площадку необходимо выбрать по возможности сухую и ровную; Для предохранения тканевых частей палатки от загрязнения перед установкой палатки площадку устлать сухой травой, ветками или другими подручными материалами, а при отсутствии их упаковочным брезентом. Если палатку наращивают, площадку готовят удвоенной, утроенной или другой необходимой длины.

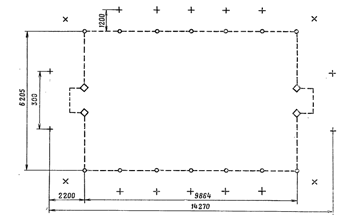

  • На подготовленной площадке разметить места для установки стоек рам каркаса и в размеченных местах сделать лунки глубиной до 10 см;





  • Приступить к сборке каркаса палатки, предварительно разложив на площадке его отдельные детали. Из крестовин и связей собрать верхнюю часть каркаса,

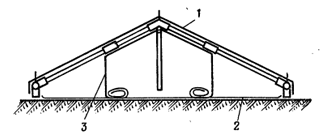

(1 — крыша наружного намета, 2 — тканевый пол, 3 — внутренний намёт)

  • одновременно присоединить верхнюю часть торцовой стойки;
  • Развернуть вдоль каркаса (снаружи) крышу наружного намёта, не расстилая ее во всю ширину, так, чтобы она была обращена к грунту наружной стороной, а торцовой стороной с клапаном в сторону наращивания палаток;
  • Последовательно поднимая крышу намёта, уложить ее на связи по скату крыши и, расправляя в сторону, противоположную боковой стенке, растянуть крышу на верхней части каркаса.
  • Надеть крышу наружного намёта круглыми отверстиями на все вертикальные штыри (на крайних крестовинах гребня и на связях по скату крыши).
  • Прикрепить крышу подхватами к каркасу по гребню и скатам, а переднюю и заднюю стенки к торцовым стойкам;
  • Вставить железные листы в дымоходные отверстия крыши наружного намёта, прикрыть их клапанами, застегнув их на клеванты, и расправить блочноверевочное устройство;
  • Развернуть под каркасом пол и на нем растянуть внутренний намёт.
  • Не разворачивая намёт полностью, растянуть его во всю длину палатки под гребнем, выправив наверх по всей длине центральную часть наружной стороны с кольцами. При этом следить, чтобы дымоходные отверстия внутреннего намёта совпадали с дымоходными отверстиями, расположенными на крыше наружного намёта.
  • Центральную часть внутреннего намёта подвесить за металлические кольца к крючкам на гребне каркаса.
  • Прикрепить крышу внутреннего намёта к связям скатов крыши, пристегнув ее подхватами с клевантами;
  • Поднять верхнюю часть каркаса стойками с одной стороны, поднимая одновременно все семь боковых стоек;
  • Скрепить завязками вырезы дымоходных отверстий наружного и внутреннего намётов;
  • Поднять противоположную сторону палатки.
  • Поставить нижние концы боковых стоек в гнезда (лунки).
  • Присоединить к верхней тамбурной стойке горизонтальную торцовую связь и торцовые стойки;
  • Развернуть боковую стенку наружного намёта вдоль стоек снаружи палатки, выправив наверх продольную кромку с круглыми отверстиями.
  • Навесить на каркас под крышу стенку наружного намёта, последовательно надевая верх стенки круглыми отверстиями на вертикальные штыри, и пристегнуть стенку к металлическим петлям крыши крючками.
  • При навешивании стенки край крыши снять со штырей и вновь надеть на них поверх стенки;
  • Стенку закрепить за боковые стойки каркаса подхватами и завязками.
  • Навесить с другой стороны палатки в той же последовательности вторую боковую стенку наружного намёта;
  • Вдеть в манжеты наружного намёта рамы со стеклами и закрепить их около стенки кольцевыми резиновыми жгутами;
  • Забить в грунт металлические колья и закрепить палатку веревочными растяжками за штыри боковых стоек и колья;
  • Уплотнить с обеих сторон палатки стыки продольных кромок крыши и боковых стенок наружного намёта, скатав их подзоры в плотные валики, и закрепить эти валики завязками;
  • Навесить стенки отепления внутри палатки изнаночной стороной к наружному намёту, совмещая оконные проемы и отверстия рукава.
  • Стенки отепления навешивать за горизонтальные связи каркаса  подхватами с клевантами и закреплять подхватами за угловые стойки;
  • Растянуть вдоль торцовых сторон палатки торцовые стенки с тамбуром так, чтобы лицевая сторона палатки (где находится тамбур) была направлена наружу палатки.
  • Стенку навесить металлическими петлями на крючки верхней части палатки, а затем закрепить пристегиванием петель за клеванты вдоль верха торцовой части.
  • Торцовую стенку дополнительно прикрепить к каркасу подхватом и веревками над входом и подхватом и завязками за стойки; Установить тамбур с помощью тамбурных стоек и растяжек, которые надеть на штыри стоек и металлические колья.
  • При наращивании палаток торцовую стенку со стороны наращивания палатки не навешивать;
  • Навесить отепление палатки по торцовым стенкам с помощью веревочных петель на верхнем крае стенки отепления за клеванты, нашитые на передней и задней стенках наружного намёта, так, чтобы концы стенок отепления сходились против входа, заходя один за другой;
  • Закрепить внутренний намёт по периметру крыши за каркас;
  • Надеть кольца на крючки каркаса и застегнуть подхваты над окнами за горизонтальные связи каркаса;
  • Закрепить оконные проемы внутреннего намёта на раме каркаса круглым резиновым жгутом;
  • Расправить пол палатки, привязав его по углам завязками к стойкам каркаса и тамбура;
  • Расправить подпольщик палатки;
  • Выкопать ровик для стока воды вокруг палатки у наружных стенок;
  • Подпольник палатки уложить на грунт;
