Разведывательные признаки средств применения ядерного, химического, биологического оружия Сухопутных войск противника

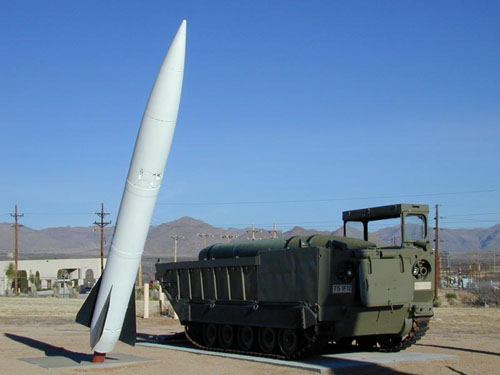

Ракетная система «Ланс».
Разведывательными признаками на марше являются наличие в колонне специальных машин, к числу которых относятся:
- бронетранспортер с пусковой установкой, блоками проверочно-пусковой аппаратуры с выносным пультом управления;
- бронетранспортер-транспортировщик ракет;
- 0,5 т автомобиль, буксирующий пусковую установку с ракетой.
Разведывательные признаки при подготовке ракеты к боевому использованию (на технической позиции) будут:
- перегрузка ракет с бронетранспортера-транспортировщика с помощью стрелового крана на бронетранспортер с пусковой установкой или на пусковую установку, находящуюся на земле;
- пусковая установка, снимаемая стреловидным краном с бронетранспортера или скатываемая на землю.
Разведывательными признаками системы УРС «Ланс» на стартовой позиции являются:
- пусковая установка, находящаяся на земле или в кузове бронетранспортера, с ракетой, установленной под углом 45-600;
- пульт управления пуском ракеты, расположенной в 100 м от пусковой установки.
|
|
|
|

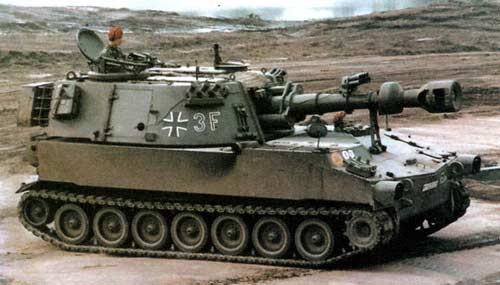

| Самоходная гаубица М 109 выполнена на гусеничной базе бронетранспортера (семь опорных катков на сторону машины). |
Самоходная гаубица М 44 выполнена на базе легкого танка (шесть катков на сторону). Дульного тормоза ствол не имеет. Более громоздкая орудийная башня с вертикальными боковыми стенками. |

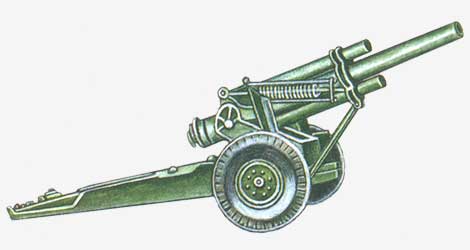

Гаубица М 1 А2 на механической тяге смонтирована на лафете с раздвижными станинами, лафет на колесном ходу.
Для перевозки применяется 5-т грузовой автомобиль с тремя ведущими осями или быстроходный 13-т тягач. |
203,2-мм гаубицы.
|
|
|
|
| Самоходная гаубица М55 выполнена на базе агрегатов среднего танка. Имеет полностью закрытую башню с вертикальными стенками. |
Гаубица М2 на механической тяге смонтирована на лафете с раздвижными станинами. Ход лафета двухосный и в боевом положении может быть отделен от лафета, колеса спаренные. |

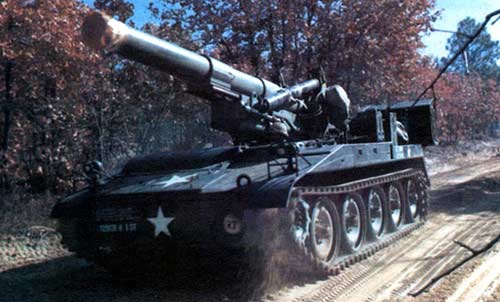

Самоходная гаубица М110 выполнена на специальной гусеничной базе (пять больших опорных катков на сторону). Орудие расположено открыто, орудийной башни нет. Моторное отделение расположено в передней части машины. В кормовой части имеется управляемый сошник, который откидывается при стрельбе для придания устойчивости машине. |
Для перевозки системы используется 10-т автомобиль-тягач или трактор.
Огневые позиции 155-мм и 203,2-мм гаубицы удалены от переднего края не более чем на 6-8 км.
|
