Щуп донный ГР-69
Щуп донный предназначен для взятия проб донных отложений в реках, озерах и водохранилищах с илистым, песчаным, гравелистым или мелкогалечным дном.
Характеристики щупа донного ГР-69
Глубина взятия проб при скорости течения до 1,0 м/с, м |
до 6 |
Длина рабочей части заборного стакана, мм |
140 |
Диаметр заборного стакана, мм |
40 |
Габаритные размеры, мм |
545 х 85 х 85 |
Вес, кг ГР-69 |
3,8 |
|
|

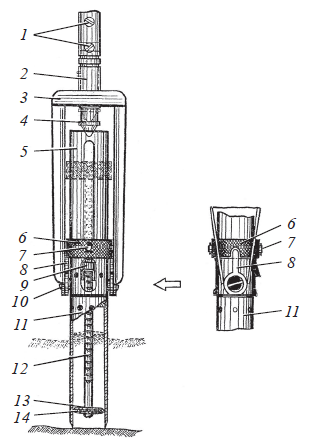

Устройство донного щупа ГР-69:
1 стопорные винты; 2 направляющая втулка; 3 станина; 4 наконечник; 5 противовес; 6 фиксирующее кольцо; 7 палец фиксирующего кольца; 8 упорная шпонка; 9 собачка; 10 цапфа; 11 заборный стакан; 12 шток; 13 поршень; 14 уплотнительная манжета
|

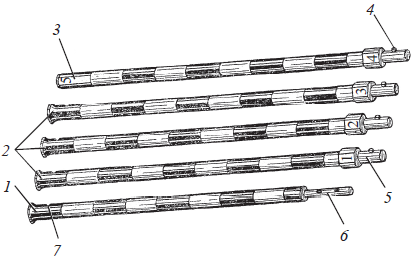

Шест донного щупа ГР-69:
1 первое звено; 2 промежуточные звенья (3 шт.); 3 концевое звено; 4 фиксатор; 5 втулка; 6 хвостовик; 7 отверстие для фиксатора
|
Прибор состоит из заборного стакана, навинченного на конец противовеса.
Противовес с помощью цапф соединяется со станиной.
Донный щуп, принадлежности и запасные части, входящие в состав щупа, размещаются в собственном ящике, который транспортируется в укладочном ящике комплекта КРП.
Шест донного щупа выполнен разборным. Он состоит из пяти сочленяющихся алюминиевых трубчатых звеньев первого 1, трех промежуточных 2 и концевого 3. Полная длина шеста в собранном виде составляет 5 м. Первое звено имеет хвостовик 6 для наконечника донного щупа.
Каждое звено по длине имеет десять дециметровых участков, окрашенных поочередно в черный и белый цвет, что позволяет использовать шест донного щупа для измерения глубины водной преграды.
|
