Карточка инженерной разведки моста

1. Общие сведения

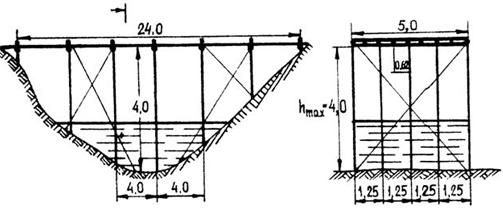

Схема моста через реку ______________ у нас.пункта ________________ М. 1:1000

Пролетное строение Проезжая часть Тип Поперечный с защитным продольным настилом
Повреждения Защитный настил изношен на 30%
Несущая часть Тип Деревянные простые прогоны
Материал Сосна
Повреждения Отсутствуют
Опоры Тип Плоские свайные
Материал Сосна
Повреждения Отсутствуют
Сведения о минировании На правом берегу имеются мины на подходах к мосту. Мост не разминирован
Состояние подходов к мосту Удовлетворительное
Обходы и броды На расстоянии 200 м выше моста имеется брод глубиной до 0,5 м. Подходы к нему проходимы без техники
Производственные мероприятия в районе моста В 2-х км от моста на левом берегу имеется лесозавод с тремя пилорамами

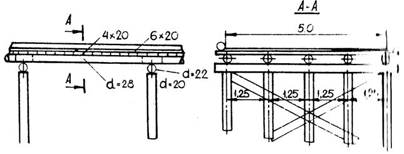

2. Сведения о пролетах моста и опорах





Элементы моста Состояние Грузоподъемность, m
Верхний защитный настил сечением 4Х20 см Изношен на 30% Гусеничная – 60
Нижний рабочий поперечный настил сечением 6Х20 см Удовлетворительное Колесная – 8 (на ось)
Простые прогоны, диаметр в середине пролета – 28 см Удовлетворительное Гусеничная – 40
Насадка опор диаметром 22 см Удовлетворительное Гусеничная – 60
Сваи диаметром 20 см у насадки Удовлетворительное Гусеничная – 60

Вывод: Общая грузоподъемность моста составляет 40 т (по грузоподъемности прогона).
