Измерение расстояний в тысячных:
(данные взяты из открытых источников) |

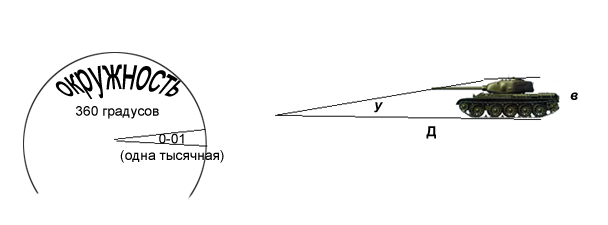

ИЗМЕРЕНИЕ РАССТОЯНИЙ ПРИ ПОМОЩИ ТЫСЯЧНЫХЗа единицу измерения углов в артиллерийском деле принимается центральный угол, опирающийся на дугу, равную 1/6000 окружности). Эта единица называется ТЫСЯЧНОЙ или делением угломера. Одна тысячная равна 3,6 угловой минуты. Величины углов в тысячных делят на две группы: в первой группе — сотни тысячных, во второй — десятки и единицы. Например, угол 1 тыс. записывается 0-01, а произносится: ноль, ноль, один. Угол 100 тыс. пишется 1-00 и т.д. Замечательное свойство тысячной заключается в том, что она позволяет легко переходить от угловых единиц к линейным и обратно, так как длина дуги, соответствующая углу в одну тысячную на всех расстояниях равна одной тысячной радиуса (дальности до цели).
Длина окружности, как известно, равна 2π х Д, а дуга этой окружности, соответствующая углу в одну тысячную, будет равна:
Эти несложные расчеты, во-первых, наглядно показывают происхождение названия артиллерийской меры углов — тысячной и, во-вторых, демонстрируют возможность вывести формулу тысячной. Пусть на расстоянии Д от точки О имеется какая-то цель высотой В. Определим угловой размер цели. Искомый угол обозначим через Y. Углу в одну тысячную соответствует линейная величина, равная 1/1000 Д- Следовательно, угловая величина отрезка В будет равна:
Следовательно
Это и есть формула тысячной. Пользуясь ею, по известному линейному размеру цели В и измеренной угловой ее величине Y, легко подсчитать дальность. Так, если танк высотой 2,7 м виден под углом 0-02 (2 тыс.), то дальность до него равна:
В этом случае практикуется применение подручных предметов (например, спичечной коробки, карандаша, патрона) с заранее известной угловой величиной. Так, если вытянуть на уровне глаз правую руку и смотреть на лежащую перед стрелком местность, то ширина четырех согнутых пальцев закроет на местности расстояние, равное 100 <тысячным>. Один указательный палец закроет 33 <тысячных>, средний или безымянный - 35 <тысячных>, большой - 40 <тысячных>, мизинец - 25 <тысячных>. С учетом этих цифр, можно определять углы и расстояния буквально голыми руками.
Можно измерять расстояние до цели по патронам. Гильза 7,62-мм винтовочно-пулеметного патрона для СВД и ПКМ по ширине донца имеет 20, по ширине гильзы - 18, а по ширине дульца гильзы - 13 <тысячных>. Пуля по ширине своей средней части закрывает 8 <тысячных>. Длина пули от дульца гильзы до вершинки - 35 <тысячных>. Спичечная коробка по длине закрывает 90, по ширине - 60, а по толщине - 30 <тысячных>. Спичка по длине закрывает 85, а по толщине - 3,5 <тысячных>. Но для перевода этих угловых величин в метры необходимо производить дополнительные вычисления. Однако, если с ручкой и блокнотом или же с калькулятором, сидя у себя за столом, такое вычисление произвести нетрудно, то в окопе или развалинах дома в прямой видимости противника для этого нет ни времени, ни удобств. Более простые способы, но и менее точные.
Прицельтесь большим пальцем в предмет. Затем, не изменяя положение руки, прикройте глаз и откройте другой. Расстояние, на которое переместилась точка прицеливания, умножьте на десять и получите расстояние до предмета.
Второй распространенный способ определения расстояния до цели - по кроющей величине мушки (КВМ): Д = КВМ/3х1000, где определить расстояние можно путем совмещения ширины мушки с шириной цели, а дальность характеризуется расстоянием по фронту, накрываемым мушкой. На расстоянии 100 м эта величина равна 30 см и пропорционально увеличивается с удалением цели от стрелка. Кроющая величина прорези в два раза больше кроющей величины мушки. Например, мушка накрывает автомобиль ВАЗ-2109, шириной 165 см: Д5/3х1000 = 550 м. Но применение этого способа не составляет труда лишь тогда, когда цель неподвижна и можно без помех совмещать ширину мушки с шириной цели. Можно замерять простой линейкой, например, расстояние СЕ (вытянутая рука) равно 60 см (0, 6 м), предмет, высота которого известна, перекрывается линейкой длиной 20 см (о,2 м), тогда из подобия треугольников CAB и CDE получим значение расстояния СВ. реально нужно бы прибавить 60 см (длину вытянутой руки).
Таким способом можно замерять расстояния не только до вертикальных предметов, но и, зная горизонтальные расстояния предметов, и до них.

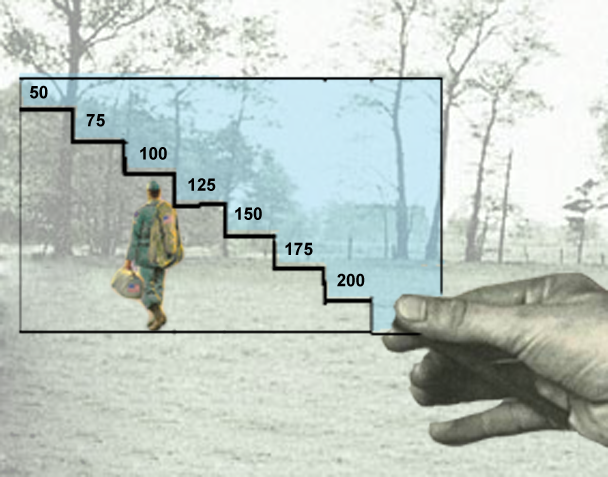

Измерение расстояний при помощи линейки Лионде. Для упрощения измерения расстояний этим способом проф. Ф. Г. Де-Лионде предложил применять подручный прибор из алюминиевой пластинки со ступенчатыми вырезами, размеры которых соответствуют кажущейся величине человека среднего роста, находящегося на разных расстояниях от наблюдателя.
Например. Направив на человека пластинку в вытянутой руке, устанавливаем, что фигура целиком заполняет третий слева вырез пластинки с надписью "100". Это значит, что расстояние от наблюдателя до объекта равно 100 м. Измерение расстояний по угловой величине предметов с применением подручных приспособлений практически не зависит от рельефа местности, от освещения и окраски предметов. Погрешности таких измерений носят более постоянный характер и после тренировки и приобретения соответствующего навыка не должны превышать 10%. |
