Противогаз шланговый ПШ-1 (Бриз-030)
Противогаз шланговый ПШ-1 является средством защиты безнапорного типа и рассчитан на одного работающего.
|

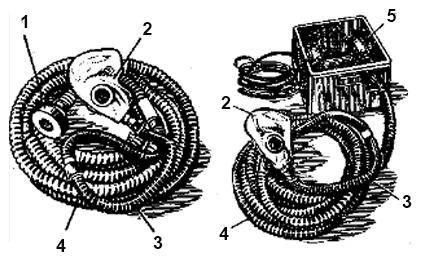

Шланговый противогаз: а — ПШ-1; б — ПШ-2; 1 — фильтрующе-поглощающая коробка; 2 — лицевая часть; 3 — соединительная трубка; 4 — воздухоподводящий рукав; 5 — электровентилятор с фильтрующе-поглощающей системой |
Комплект шлангового противогаза (шлангового дыхательного аппарата) Бриз-030Х с маской Бриз-4301(ППМ)
- 1 – лицевая часть;
- 2 – соединительный шланг;
- 3 – скоба;
- 4 – хомут;
- 5 – шланг подачи воздуха (армированный или резинотканевый);
- 6 – барабан (для Бриз-0303(ПШ-1Б), Бриз-0304(ПШ-20;
- 7 – предохранительный пояс с лямками;
- 8 – противоаэрозольный фильтр "Бриз-1001 (ФА-2002)";
- 9 – веревка сигнально-спасательная;
- 10 – штуцера для соединения шлангов.
Лицевые части Бриз-4303 (МГП), Бриз-4304 (МГП-ВМ) выполнены в виде масок, на которых крепится оголовье, переговорное устройство, трапециевидный очковый узел и клапаны вдоха и выдоха, на маске Бриз-4304 (МГП-ВМ) имеется устройство для приема жидкой пищи.
Данные маски позволяют подсоединить соединительный шланг, как с левой, так и с правой стороны.
Противогаз состоит из шлем-маски (трех ростов: 1, 2, 3-го), двух соединительных трубок, воздухоподводящего рукава, фильтрующей коробки для очистки вдыхаемого воздуха от пыли, спасательного пояса с плечевыми тесьмами, сигнально-спасательной веревки штыря для закрепления конца рукава с фильтрующей коробкой в зоне чистого воздуха.
К принадлежностям противогаза относятся:
- незапотевающие пленки (или средство против запотевания стёкол),
- наружные манжеты утеплительные для шлем-маски Бриз-4302(ШМП) и масок Бриз-4303(МГП), Бриз-4304(МГП-ВМ),
- мешок полипропиленовый,
- заглушка, гайка,
- для маски МГП-ВМ – крышка фляги с клапаном и сама фляга.
Вместо шлем-маски ШМП в состав ШДА могут входить маски МГП, МГП-ВМ или ППМ.
Противогазы шланговые ПШ-1 и ПШ-1Б комплектуются различными защитными масками:
|
|
|
|
Шлем-маска ШМП |
Маска ШМ-2012 |
Панорамная маска МАГ |
Маска ППМ-88 |
Противогаз ПШ-1 рекомендуется использовать при малых и средних нагрузках в тех случаях, когда чистый воздух можно забирать на расстоянии не более 10 м от рабочего места.
Противогазы ПШ-1 используются при работе в емкостях, колодцах, цистернах и т.п.
Масса аппарата не более 8 кг. В связи с весьма большим сопротивлением дыханию противогаз ПШ-1 рекомендуется использовать при кратковременных работах.
Пригодность противогаза ПШ-1 проверяется перед каждой выдачей и периодически (не реже чем 1 раз в неделю).
Противогаз шланговый ПШ-1 имеет два исполнения:
|
|
1. Противогаз шланговый ПШ-1 (ПШ-1С) - с воздухоподводящим шлангом, свернутым в бухту |
2. Противогаз шланговый ПШ-1Б - с воздухоподводящим шлангом закрепленным на барабане (без воздуходувки) |
Технические характеристики противогаза шлангового ПШ-1
Противогаз Бриз-0301, противогаз ПШ-1С |
10 кг |
Противогаз Бриз-0302, противогаз ПШ-20С |
17 кг |
Противогаз Бриз-0303, противогаз ПШ-1Б |
20 кг |
Противогаз Бриз-0304, противогаз ПШ-20 ЭРВ |
27 кг |
|
