Порядок проверки системы охлаждения на герметичность

Система охлаждения проверяется на герметичность с помощью прибора для проверки герметичности (ППГУ) и только на машинах, где такая проверка предусмотрена Инструкцией по эксплуатации машины.

Подготовить систему охлаждения к проверке, для чего:

• дозаправить систему до нормы;
• пустить и прогреть двигатель до температуры охлаждающей жидкости 60-80°С;
• остановить двигатель и вывернуть пробку с паровоздушным клапаном из заправочной горловины радиатора (компенсационного бачка).

Подготовить прибор ППГУ к работе в соответствии с требованиями Инструкции по эксплуатации прибора.

Проверить систему охлаждения на герметичность, для чего:

• подобрать соответствующий марке машины соединительный штуцер прибора и ввернуть его на место паровоздушного клапана;
• подсоединить к соединительному штуцеру шланг 17 отвода воздуха прибора;
• открыть винт регулятора давления 2 на пульте прибора и установить пневмотумблер 3 в положение, противоположное направлению стрелки, нанесенной на панели пульта;
• создать избыточное давление в системе охлаждения, величина которого дана в инструкциях по эксплуатации машины и прибора;
• закрыть винт регулятора давления 2 и через 10 мин. проверить по манометру величину избыточного давления в системе охлаждения. Если за указанное время величина давления снизится, то это будет свидетельствовать о наличии неплотностей в узлах или соединениях системы. При этом необходимо устранить обнаруженный дефект и вновь проверить систему на герметичность.

После проверки системы охлаждения необходимо:

• открыть винт регулятора давления 2 и установить пневмотумблер выпуска воздуха 3 в положение по направлению стрелки (выпустить воздух из системы охлаждения);
• отсоединить прибор от проверенной системы охлаждения.

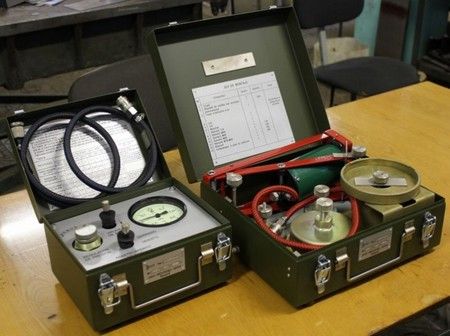

Прибор для проверки герметичности универсальный (ППГУ):

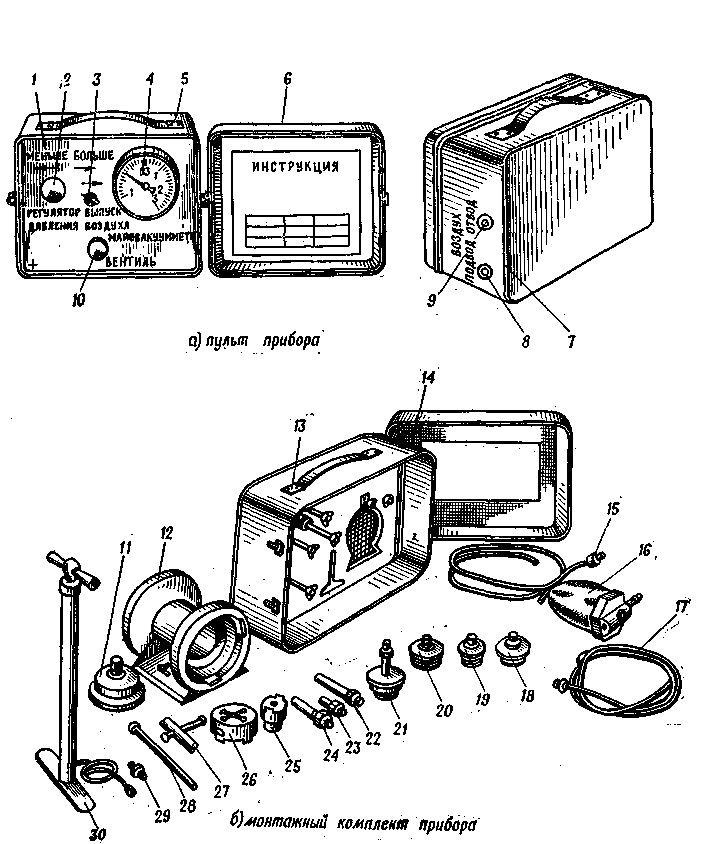

1 - панель; 2 - винт регулятора давления; 3 - пневмотумблер; 4 - мановакуумметр; 5 - пульт прибора; 6 - крышка; 7 - ящик пульта; 8 - штуцер ПОДВОД; 9-штуцер ОТВОД; 10 - вентиль; 11 - крышка; 12 - корпус приспособления для проверки и регулировки паровоздушных клапанов; 13 - ящик монтажного комплекта; 14 -крышка; 15 - шланг подвода воздуха к пульту; 16 - воздушный фильтр; 17 - шланг отвода воздуха от пульта; 18,19, 20, 21, 29 - переходные штуцера;22, 23, 24 - штуцера;25,26, 27 -ключи для регулировки клапанов; 28 - вороток; 30 - ручной насос.
