ПОЛЯ НЕВИДИМОСТИ

Положение границ полей невидимости на карте определяют построением профилей местности, чаще всего используют сокращенные профили. Для этого надо:

• на карте наметить точку на возвышенности и с нее прочертить границы сектора, в котором нужно вести наблюдение.
• в секторе наблюдения от наблюдательного пункта провести ряд профильных линий и занумеровать их, начиная с правой границы сектора.
• по всем проведенным линиям построить профили и на каждом из них из точки наблюдения провести направление лучей зрения через все препятствия. Построение профилей лучше выполнять на одном листе.
• полученные на профилях невидимые участки перенести на соответствующие профильные линии на карте и слегка заштриховать.
• провести на карте границы полей невидимости, соединяя плавными кривыми, сообразно рельефу местности, все полученные на профильных линиях границы отдельных невидимых участков.
• заштриховать поля невидимости.

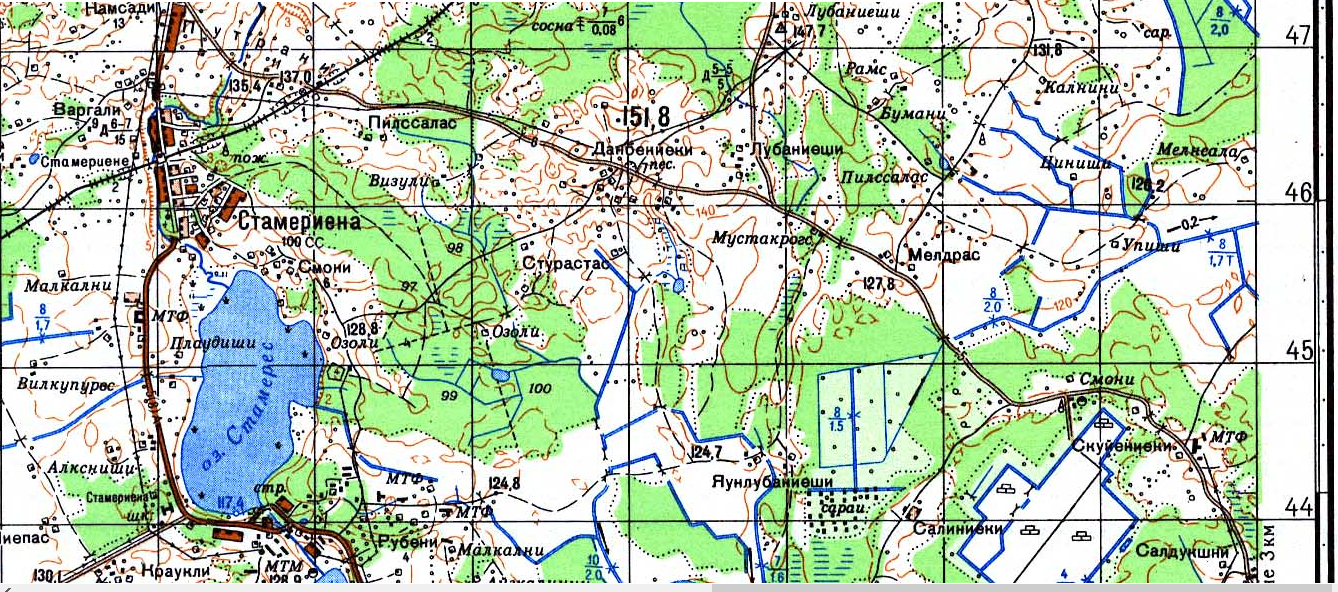

Попробуем определить поля невидимости на данной карте

• Наблюдательный пункт расположен в Данбениеки, высота 151,8
• Направление наблюдения на Смани

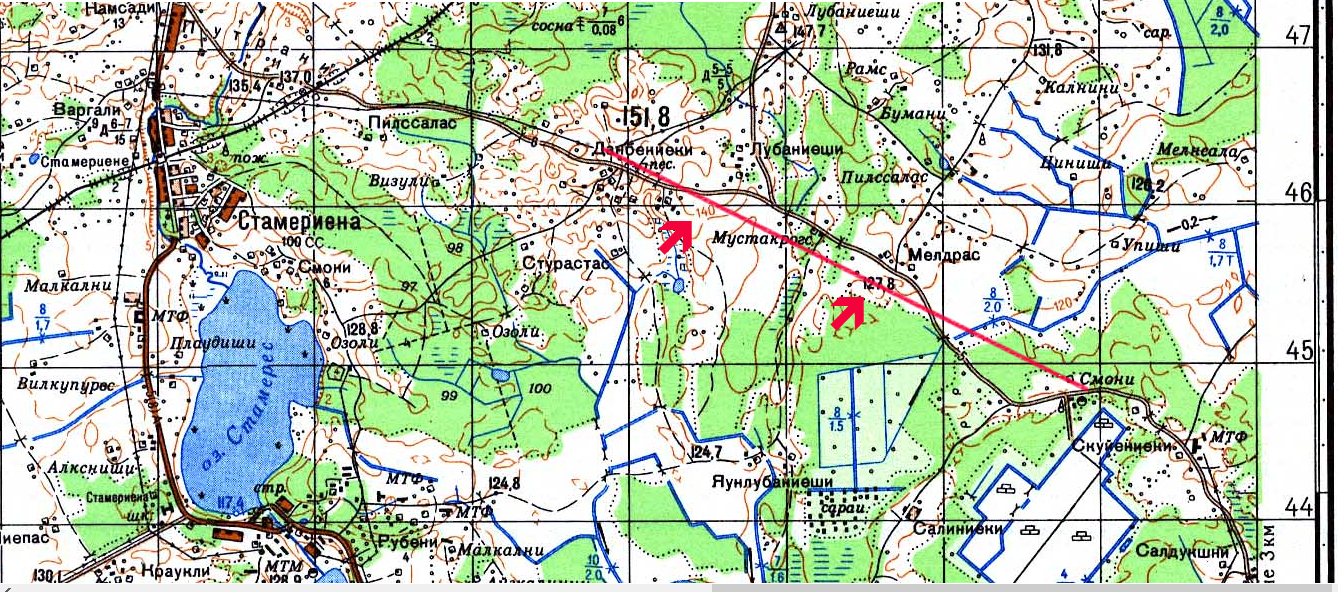

На пути наблюдения мы встречаем следующие неровности местности - скаты холма высотой 140 м и высоту 127,8 м

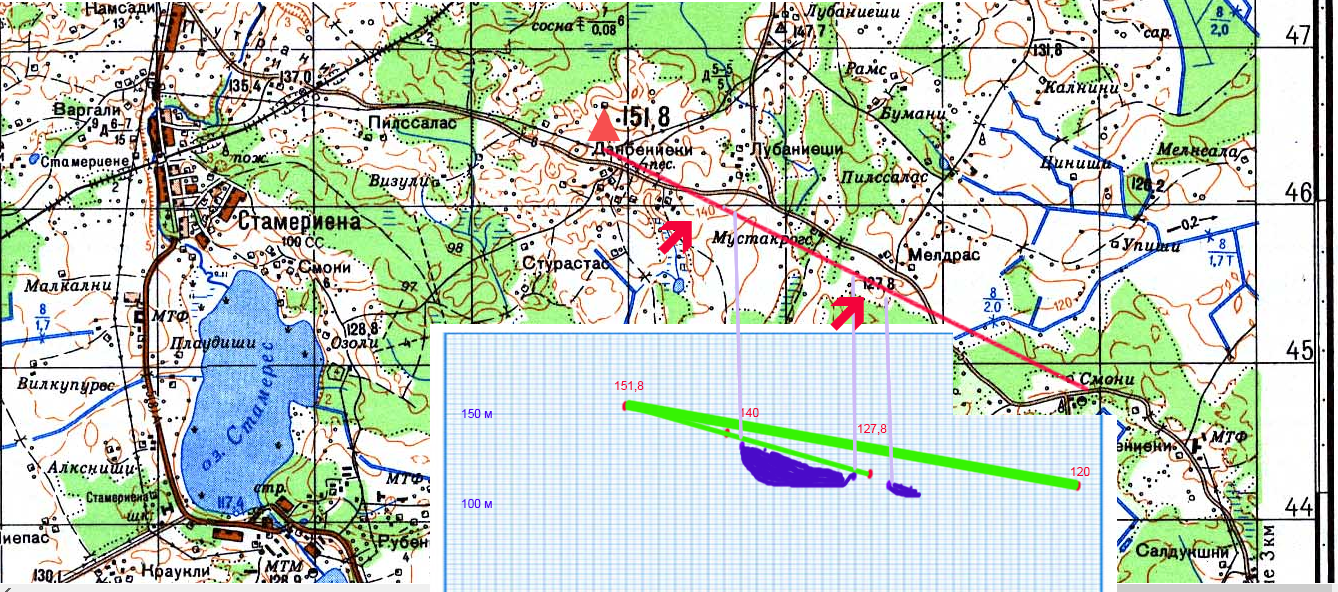

Определим зоны невидимости

Из миллиметровки видно, что с высоты 151 населенный пункт Смани отлично просматривается. Зато в том же направлении (высота 127) имеются зоны невидимости, создаваемые склоном 140 м и той же высотой 127.
