Погрузочно-выгрузочные приспособления
К погрузочно-выгрузочным приспособлениям относятся переходные мостки, мостки из опорных скоб и шпал и выездные трапы.
Переходные мостки применяются для переезда техники с погрузочного устройства на железнодорожную платформу или полувагон.
|
|

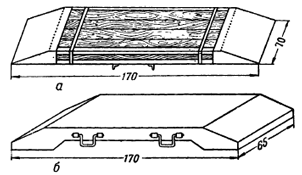

Переходные мостки
а — деревянный,
б - металлический
|
Мостки из опорных скоб и шпал |
При недостатке переходных мостков могут быть применены мостки из опорных скоб и шпал
Для наклонной погрузки порожних грузовых автомобилей своим ходом могут применяться въездные трапы

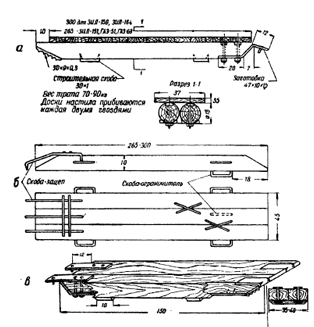

Въездные трапы для наклонной погрузки грузовых автмобилией своим ходом (варианты)
а — удлиненный из бревен с настилом из досок,
б — удлиненный из досок, в — укороченный из досок
На каждые 15-20 автомобилей или на сцеп из 6-7 платформ требуется одна пара удлиненных и одна пара укороченного типа.
Удлиненные трапы используются для въезда первого наклонного устанавливаемого автомобиля на сцепе, укороченные — для въезда остальных автомобилей.
В отдельных случаях при отсутствии переходных мостков они могут быть заменены металлическими листами или шпалами (бревнами), попарно скрепленными скобами.
Металлические лист толщиной 10-15 мм применяются для перекрытия зазора между погрузочным устройством и железнодорожной платформой, а шпалы, попарно скрепленные скобами — для перекрытия промежутком между смежными железнодорожными платформами.
Для плавности въезда колес или гусениц машин концы шпал должны быть срезаны под углом 45-60 град.
При применении металлических листов и шпал должны быть обеспечена сохранность бортов платформы.
Укороченные въездные трапы для наклонной погрузки автомобилей могут быть заменены переходными мостками.
Для предотвращения сползания у нижнего конца каждого мостка в пол платформы забивается по две скобы.
|
