АНКЕРЫ ИЗ ПОДРУЧНЫХ ПРЕДМЕТОВ
При отсутствии местных предметов из подручных материалов могут быть сооружены:
Анкер-треугольник сооружается на твёрдом и мягком грунтах в летних и зимних условиях.

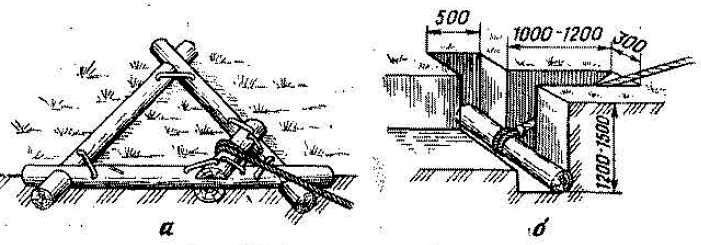

- а) — анкер-треугольник,
- б) — горизонтальный анкер вертикальный анкер

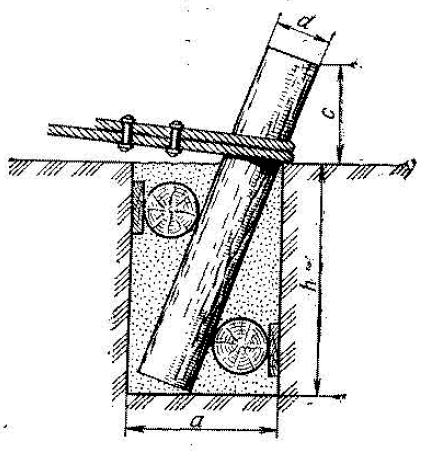

Вертикальный анкер
- а — ширина анкерного колодца,
- h — глубина анкерного колодца,
- c — длина выступающего конца анкера,
- d — диаметр бревна
После установки анкерного и опорных брёвен анкерный колодец засыпается щебнем и землей, тщательно утрамбовывается, а зимой, кроме того, заливается водой и промораживается.

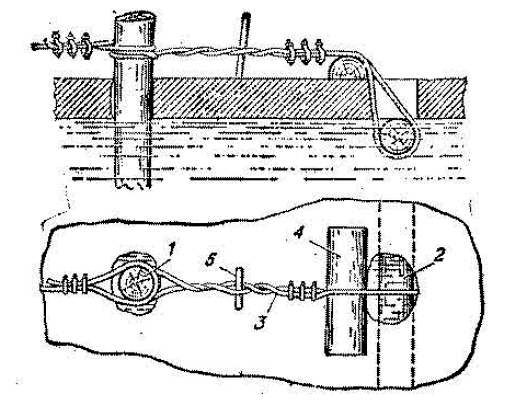

Анкер на льду устанавливается при глубине льда 0,4-0,5 м.
На льду прорубается отверстие для установки упорного бревна.
Длина упорного бревна должна быть больше глубины водоёма на 1,5 м. На расстоянии 5-6 м от прорубленного отверстия в направлении тягового усилия прорубается второе отверстие и через него под лёд опускается анкерное бревно длиной 4-5 м, охваченное посредине петлей из троса.
Трос огибает прокладку, расположенную у края отверстия и привязывается к упорному бревну. Трос натягивается ломиком.
- 1 — упорное бревно,
- 2 — анкерное бревно,
- 3 — трос,
- 4 — прокладка,
- 5 — ломик
|
