ПЛАНИРОВКА БЛОКПОСТА

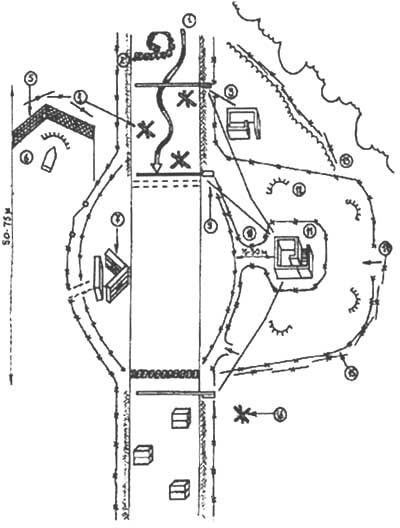

Планировка стандартного комплекса

1. Блокпост
2. Участок полотна дороги, выполненные для снижения скорости транспорта
3. Дистанционно управляемый легкий шлагбаум
4. Противотанковые заграждения типа «ЕЖ»
5. Сетка на траве
6. Позиция БМД (БМП, БТР) Оборудование окопа для техники на блокпосту
7. Бетонная стенка для защиты личного состава, досматривающего автомобили
8. Бетонные блоки
9. Шлагбаум опускаемый в случае тревоги
10. Желоб
11. Здание блокпоста
12. Оборонительная позиция
13. Сигнальная ракета, запускаемая устройствам натяжного действия
14. Дополнительное отверстие
15. Внешний забор со спиральным проволочным заграждением
16. Бетонные надолбы или противотанковые заграждения типа «ЕЖ»

ЭЛЕМЕНТЫ СТАНДАРТНОГО БЛОК – ПОСТА

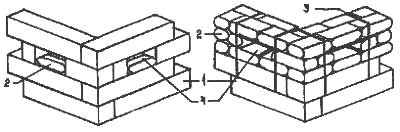

Караульный пост

а) Из бетонных блоков	б) Из бетонных блоков и БЗМ (Бумажно-Земленосный Мешок)
1 - Бетонный блок. 2 - БЗМ (Бумажно-Земленосный Мешок). 3 - Стяжка из проволоки. 4 - Амбразура

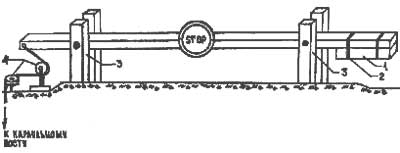

Дистанционно управляемый лёгкий шлагбаум

1 - Груз. 2 - Крепление груза. 3 - Стойка. 4 - Блок
