ПЛАН ЭВАКУАЦИИ НА СЛУЧАЙ ПОЖАРА

В штабах, казармах, клубах, медицинских пунктах, лечебных учреждениях, санаториях и домах отдыха, школьных учреждениях, общежитиях и гостиницах, караульном помещении разрабатывается и вывешивается план эвакуации. В многоэтажных зданиях – на каждом этаже.

Планы эвакуации включают в себя графическую и текстовую часть.

Графическая часть состоит из поэтажного или посекторного плана здания или сооружения. На чертеже обозначают:

• эвакуационные выходы (сходные лестницы, внешние открытые лестницы, выходы наружу);
• маршруты движения;
• места размещения кнопок пожарных сигнализаций;
• места телефонных аппаратов;
• первичные средства пожаротушения (пожарный инвентарь, огнетушители).

В текстовой части подробно описывается

• порядок и последовательность эвакуации,
• обязанности лиц, ответственных за эвакуацию,
• организация оповещения о пожаре, с которой нужно ознакомить всех работников,
• возможности применения специального оборудования и техники, инженерных систем (дымоудаления, автоматического пожаротушения, внутренней телефонной связи, радиостанций) для организации эвакуации.

План эвакуации оформляется на листе формата А2 и вывешивается в рамке у входных дверей на высоте 1,5 м.

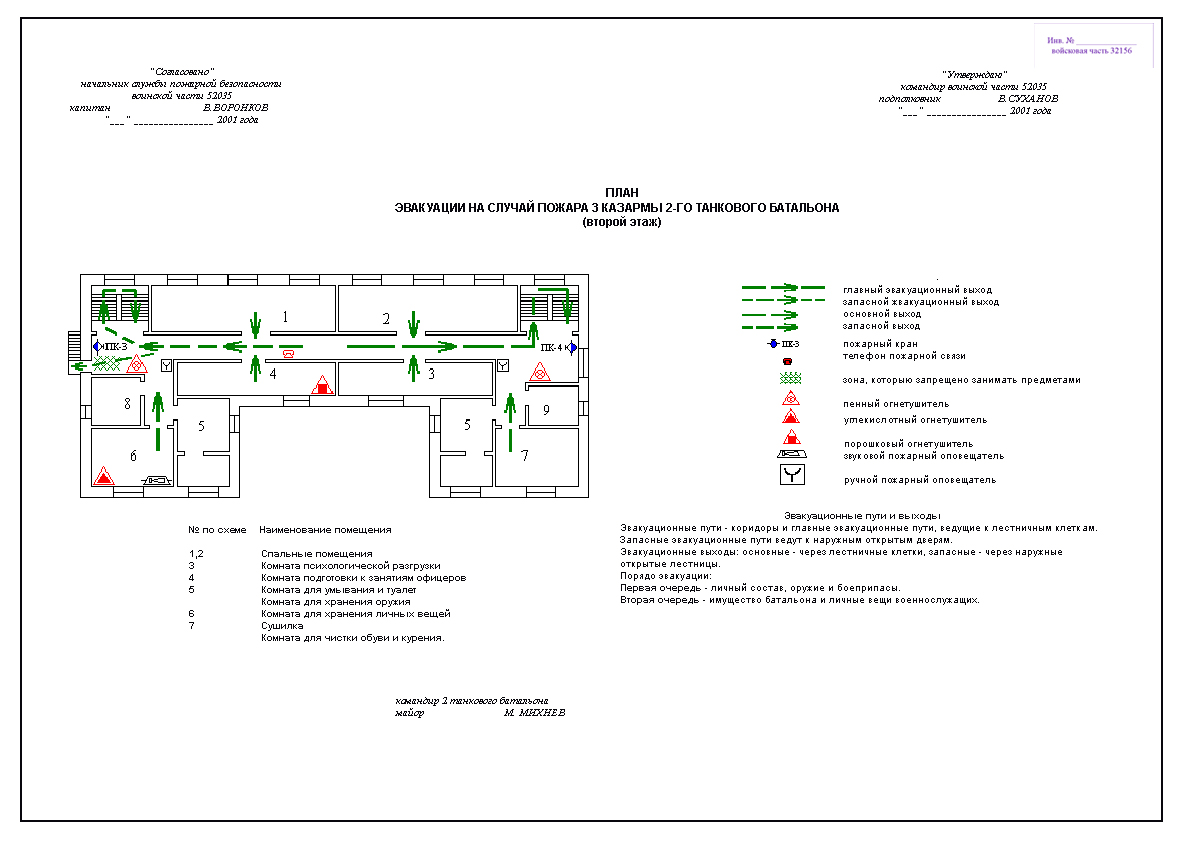

Увеличить изображение

План эвакуации подписывается командиром подразделения, согласовывается с начальником пожарной команды или пожарной дружины (при их наличии) и утверждается командиром воинской части.

Планы эвакуации должны корректироваться при перепланировке или изменении назначения объекта, изменении штатного расписания персонала, и тому подобное.
