Переносный фильтр ПФ-200
Усовершенствованным вариантом ТУФ-200 Характеристики тканево-угольного фильтра ТУФ-200 являются переносные фильтры ПФ-200, применяемая в них схема обработки воды аналогична таковой ТУФ-200.
Улучшенный дизайн, компактность при тех же тактико-технических данных делают его более перспективным для целей полевого водоснабжения.
Переносный фильтр ПФ-200 предназначается для очистки воды от естественных загрязнений, ее обеззараживания, обезвреживания и дезактивации.
В состав фильтра ПФ-200 входят
- фильтр,
- ручной насос,
- резервуары для воды,
- ведра,
- фильтрующие материалы и реагенты.
Масса комплекта в упаковке 100 кг.
Воду для очистки наливают в резервуары, где она обрабатывается коагулянтом - сернокислым алюминием, НГК и кальцинированной содой и после отстаивания в течение заданного времени с помощью ручного насоса подается на блок фильтрования с тканевым фильтром и карбоферрогелем-М (КФГ-М), откуда поступает в резервуар для очищенной воды.

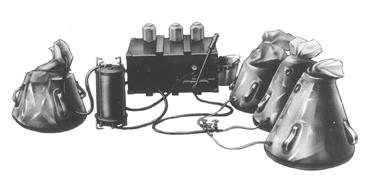

Схема обработки воды ПФ-200
1 - резервуары для загрязненной воды; 2 - ротаметр; 3 - шланг для подачи воды в фильтр; 4 - блок фильтрования; 5 - шланг для выдачи очищенной воды; 6 - резервуар для очищенной воды; 7 - ручной насос; 8, 9, 10 - краны для подачи воды на ручной насос Рис. 16. Схема обработки воды ПФ-200
|
