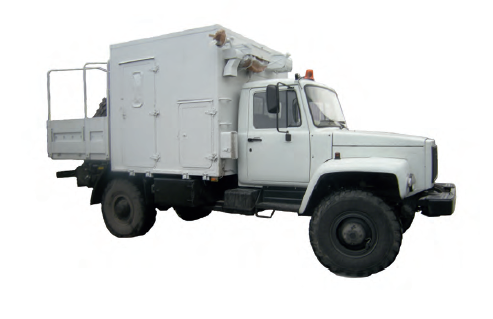

Машина технической помощи МТП-1 на шасси ГАЗ-3308

МТП-1 предназначена для обеспечения продвижения автомобильных колонн и эвакуации автомобильной техники, вооружения и военной техники на ее базе подразделений типа патрульного батальона (патрульной, автомобильной роты и т.п.), а так же для оказания помощи водителям в устранении неисправностей, проведении технических обслуживаний и текущих ремонтов автомобилей ГАЗ-3308, ГАЗ-3309, автомобиля патрульной службы УАЗ-31519АП.

Основные характеристики МТП-1

Шасси ГАЗ-3308
Габаритные размеры (в походном положении),мм;
– длина 6800
– ширина 2350
– высота 3500
Масса снаряженная, кг 6216
Полная масса МТП (технически допустимая), кг 6366
Распределение массы снаряженной МТП, кг:
– на переднюю ось 2770
– на заднюю ось 3446
Максимальная масса груза на платформе, кг 150
Максимальная масса буксируемых автомобилей, кг 4100
Краноманипуляторная установка:
– грузовой момент наибольший, тм ИМ-15
– грузоподъемность, т: 1,4
– максимальная 0,99
– на максимальном рабочем вылете 0,43
– максимальный рабочий вылет крюка, м 3,1
Способы эвакуации:
– вытаскивание прямым перемещением лебедкой
– транспортирование буксированием на жестких буксирах, буксирных тросах
Максимальная скорость при буксировании автомобилей, км/ч,:
– по дорогам с твердым покрытием 50
– по грунтовым дорогам 30
– по местности 8
Лебедка:
– максимальное тяговое усилие на первом ряду намотки троса, кН(кгс) тяговая, однобарабанная, горизонтальная с червячным редуктором 39-44 (4000-4500)
– длина троса, м 50
– привод механический
Источник электроэнергии, род и напряжение потребляемого тока:
– штатный режим внешняя электрическая сеть, переменный, 50Гц, 230В
– автономный режим электроагрегат АДП 5-230 ВЯ-БС, переменный, 50Гц, 230В
– аварийный режим от двух АКБ 6СТ-190АП, соединенных последовательно, постоянный, 24В
Рабочий отсек закрытого типа каркасно-панельной конструкции из трёхслойных панелей с системой отопления и вентиляции
Грузовая платформа металлическая с алюминиевыми откидывающимися бортами и тентом
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата От –40 до +40

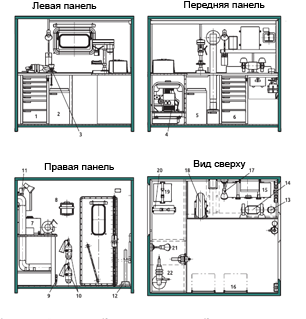

1 – верстак левый;

2,5 – ящик;

3 – тиски слесарные;

4 – электроагрегат;

6 – верстак передний;

7 – поддон для слива масла;

8 – комплект аварийного гидрооборудования;

9 – банка для краски;

10 – лампа паяльная;

11 – шприц для жидкой смазки;

12 – шприц рычажно-плунжерный;

13 – сумка для документов;

14 – футляр для аптечки;

15 – огнетушитель;

16 -электрооборудование;

17 – кувалда;

18 – кружка;

19 – точило ТЭ 175/350;

20 – стул откидной;

21,25 – светильник;

23 – выпрямитель В-ОПЕД-22-24/12-1;

24 – станок сверлильный электрический СС-13;

26 – машина ручная шлифовальная угловая МШУ-1.8-230

Оснащение

Для обеспечения выполнения работ, по техническому обслуживанию, текущему ремонту и эвакуации автомобильной техники и ВВТ на ее базе в состав МТП-1 включено:

Ремонтное оборудование:

  • сварочное оборудование;
  • выпрямитель;
  • инструмент электрифицированный и принадлежности к нему;
  • комплекты инструмента;
  • ключи специальные;
  • приспособления и съёмники;
  • напильники, надфили;
  • свёрла;
  • приборы, инструмент для измерения механических величин;
  • приборы электроизмерительные;
  • оборудование диагностическое;
  • оборудование смазочно-заправочное.

Эвакуационное оборудование:

  • буксир двойной жесткий;
  • буксир-штанга предназначен для транспортирования поврежденных автомобилей буксированием при нахождении водителя в эвакуируемом автомобиле;
  • трос буксирный в сборе, из комплекта базового шасси, и трос 4954-3503180 (по 2 шт.);
  • тяга;
  • держатель передних колес;
  • приспособление для подвески мостов.

Гидравлическое оборудование для эвакуационных работ.

Грузоподъемное оборудование.

Грузоподъемное оборудование.

ЗИП.

Функциональные возможности, конструкция и комплектация

При проведении технического обслуживания итекущего ремонта оборудование МТП-1 обеспечивает выполнение следующих работ: контрольно-диагностических;

  • контрольно-диагностических;
  • демонтажно-монтажных;
  • смазочно-заправочных;
  • ремонтно-слесарных;
  • сварочных;
  • грузоподъемных работ;
  • зарядка и обслуживания аккумуляторных батарей.

Машина технической помощи МТП-1 может использоваться как:

  • средство для обеспечения выполнения работ по техническому обслуживанию и текущему ремонту автомобильной техники;
  • эвакуационное средство;
  • грузоподъёмное средство.

При выполнении эвакуации автомобильной техники МТП-1 обеспечивает:

  • выполнение аварийно-спасательных работ;
  • вытаскивание легко застрявших машин прямым перемещением с использованием штатной лебедки, максимальным усилием 39 кН (4,0 тс);
  • подготовку машин к буксированию;
  • буксирование на гибкой и на жесткой сцепке типа «треугольник» порожних грузовых автомобилей ГАЗ-3308, ГАЗ-3309, автомобиля патрульной службы УАЗ-31519АП.
Информация взята с сайта Проект Техника
