Мелкий трубчатый колодец МТК-2

Мелкий трубчатый колодец МТК-2 предназначен для добычи подземных вод, залегающих на глубине до 7 м, и подачи их на высоту до 10-20 м.

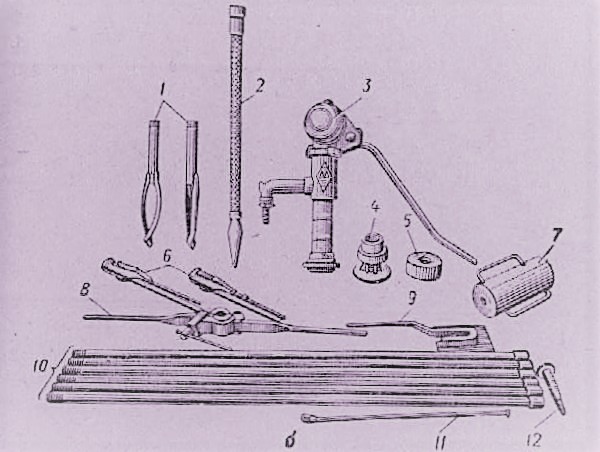

Мелкий трубчатый колодец МТК-2 б) комплект МТК-2, 1 - бур ложковый, 2 - фильтр, 3 - насосная колонка, 4 - подбабник, 5 - подкладка деревянная, 6 - ключи для труб, 7 - баба, 8- хомут шарнирный, 9 - вилка подкладная, 10 - трубка, 11 - скребок, 12 - клапан игольчатый

Для установки мелкого трубчатого колодца МТК-2 необходимо пробурить скважину до водоносного горизонта, укрепить на трубе фильтр, заглубить его в водоносный слой и смонтировать насосную колонку.

По штату находится в инженерно-саперной роте мотострелкового (танкового) полка – 1 комплект.

Технические характеристики

  • время на установку колодца расчетом из 3 человек на глубину 7 м – 4 час;
  • производительность – 22 л/мин;
  • вес комплекта – 140 кг.

Пункт водоснабжения на мелком трубчатом ко­лодце МТК-2 оборудуется при наличии грун­товых вод, залегающих в крупно- и среднезернистых песках на глубине до 7 м.

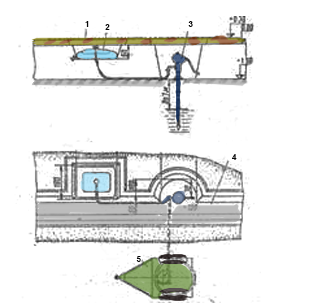

Пункт водоснабжения на мелком труб­чатом колодце МТК-2М (в траншее): 1 — маскировочный комплект МКТ; 2 — резервуар РДВ-1500; 3—мелкий трубчатый колодец МТК-2М; 4 — траншея; 5— заполняемая емкость (кухня)

Производительность пункта водоснабжения 10 м3 в сутки.

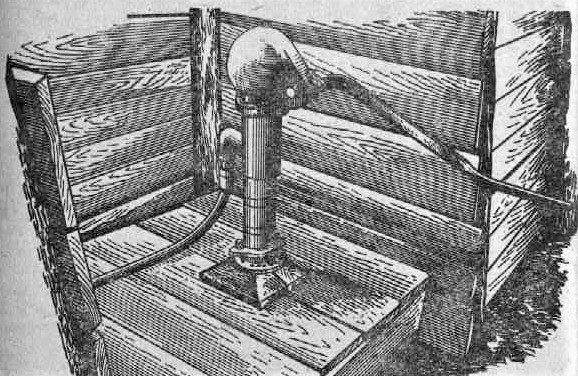

Мелкий трубчатый колодец можно устанавливать в блиндаже, котловане, траншее или в ходе сообщения, а также на поверхности земли. Для разбора воды фля­гами, котелками и термосами устанавливается ниша под резерву­ар РДВ-1500 или РДВ-100, а около нее щель со входом и выходом.

Тара для перевозки воды наполняется непосредственно из мелкого трубчатого ко­лодца.

Для укрытия МТК-2М отрывается котлован.

Для дооборудования рабочей площадки требуются землеройная машина типа ПЗМ-2 и отделение на 2— 3 час.

Пункт водоснабжения обслуживается расчетом из двух человек.
