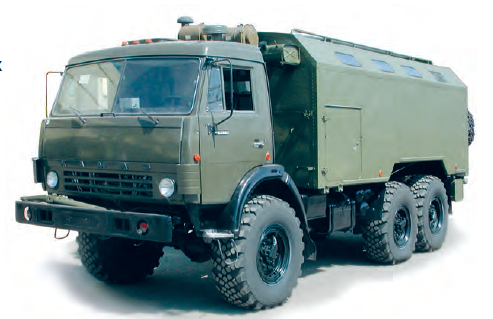

Мастерская сварочных работ МСР-М.2

 Предназначена для выполнения сварочных работ при ремонте вооружения и военной техники в полевых условиях

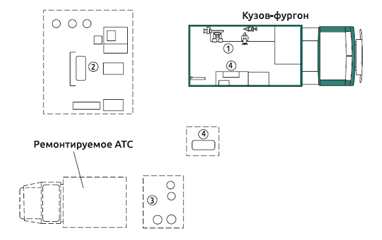

  • 1 – пост ремонтно-восстановительных работ, подготовки деталей к сварке, зачистки сварных швов;
  • 2 – пост электросварочных работ;
  • 3 – пост газосварочных работ;
  • 4 – пост контроля качества швов, сварных соединений

Основные характеристики МСР-М.2

Базовый кузов-фургон К5350С или КМ5350
Базовое шасси КамАЗ-5350
Полная масса мастерской, кг 12 600
Габаритные размеры, мм:
– длина L 8300
– ширина B 2550
– высота H 3464
Количество рабочих мест, шт. 4
Кран-укосина: – грузоподъемность, кг 200
Установленная мощность приемников электроэнергии, кВт 42,63
Потребляемая мощность с учетом неодновременности работы потребителей, кВА 20,5
Наибольшая глубина преодолеваемого брода с твердым дном, мм 1050
Время развертывания мастерской силами трех человек, мин 15
Время свертывания мастерской силами трех человек, мин 27
Максимальная скорость движения на высшей передаче, км/ч, не менее 85
Запас хода по контрольному расходу топлива, км 950
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата От –45 до +50
Электроснабжение:
– основное От внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное От электрической сети шасси (постоянный ток напряжением 24 В)
Возможные виды транспорта Железнодорожный, водный, воздушный

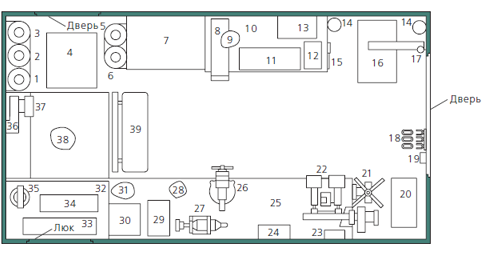

1 – баллон для гелия;

2 – баллон для ацетилена;

3 – баллон для углекислоты;

4 – маскировочный комплект;

5 – баллон для кислорода;

6 – баллон для аргона;

7 – шкаф;

8 – печь для сушки электродов;

9 – блок водоохлаждения автономный;

10 – верстак правый;

11 – полуавтомат для дуговой сварки;

12 – блок управления сварочным процессом;

13 – электрощит;

14 – огнетушитель;

15 – топор;

16 – выпрямитель сварочный для дуговой сварки;

17 – кран-укосина;

18 – стойка для оружия;

19 – светильник (фонарь);

20 – инверторный источник сварочного тока;

21 – приспособления для засверловки брони;

22 – станок точильно-шлифовальный с вытяжной вентиляцией;

23 – аптечка;

24 – ящик для документов;

25 – верстак левый;

26 – тиски;

27 – машина ручная шлифовальная электрическая;

28 – табурет;

29 – измеритель мощности дозы;

30 – ультразвуковой дефектоскоп;

31 – стол выносной, стул складной, стол сварщика;

32 – ниша с полкой;

33 – термопенал;

34 – комплект электрозащитных средств;

35 – бидон для питьевой воды;

36 – воздуховод отопителя;

37 – умывальник;

38 – привод генератора;

39 – сиденье

Оснащение

  • oтопительно-вентиляционная установка;
  • фильтровентиляционная установка;
  • генератор трехфазного переменного тока мощностью 30 кВт;
  • грузоподъемное оборудование:
    • кран-укосина грузоподъемностью 200 кг;
  • сварочное оборудование:
    • инверторный источник сварочного тока;
    • комплект аппаратуры для резки стали
    • на жидком горючем (бензине);
    • генератор ацетиленовый;
    • горелка ацетиленовая;
    • электропечь;
    • сварочная мультисистема «Иволга 01»;
    • термопенал;
  • инструмент и приборы общего назначения:
    • инструмент абразивный;
    • инструмент для пробивки, рубки, резки, фиксирования и шабрения;
    • инструмент электрифицированный и принадлежности к нему;
    • комплект ключей, молотки, комплект напильников, комплект отверток, сверла, фрезы;
    • приборы, инструмент для измерения линейных величин и обнаружения мелких дефектов;
    • тиски и принадлежности к ним;
  • основное оборудование специального назначения:
    • оборудование для контроля, регулировки и ремонта приборов электрооборудования;
    • оборудование смазочно-заправочное и моечно-уборочное;
    • станки, установки и принадлежности к ним;
    • станок точильно-шлифовальный;
  • дополнительное оборудование специального назначения:
    • приборы осветительные;
    • приборы специальной обработки;
    • средства связи;
  • вспомогательное оборудование:
    • емкости, тара;
    • инвентарь вспомогательный;
    • инвентарь производственный;
    • спецодежда;
    • средства защиты и маскировки;
  • пожарно-технические средства.

Функциональные возможности, конструкция и комплектация

Оборудование мастерской позволяет выполнять следующие виды работ:

  • ручная дуговая сварка, резка и наплавка углеродистых сталей толщиной до 100 мм, броневых сталей толщиной до 200 мм, нержавеющих сталей толщиной до 20 мм, алюминиевых сплавов толщиной до 10 мм, меди и ее сплавов, чугуна толщиной до 40 мм;
  • ручная аргонодуговая сварка неплавящимся электродом нержавеющих сталей толщиной до 20 мм, медных и титановых сплавов толщиной от 1 до 8 мм, алюминиевых сплавов толщиной до 5 мм;
  • газовая ацитилено-кислородная сварка и резка сталей и алюминиевых сплавов толщиной до 8 мм, чугуна толщиной до 8 мм;
  • полуавтоматическая сварка в защитных газах углеродистых, легированных, нержавеющих сталей и алюминиевых сплавов толщиной до 10 мм и многослойная полуавтоматическая сварка алюминиевых сплавов толщиной до 60 мм;
  • бензо-кислородная резка металлов толщиной до 350 мм;
  • ручная гелиедуговая сварка алюминиевых сплавов толщиной от 5 до 12 мм;
  • подготовка деталей к сварке, зачистка сварных швов, контроль сварных соединений.
Информация взята с сайта Проект Техника
