МАШИНЫ ТРАНШЕЙНЫЕ
Траншейные машины предназначены для рытья траншей и ходов сообщения при оборудовании позиций войск.
Траншейные машины выполнены на колесной (ТМК-2, ТМК-3) или гусеничной базе (БТМ-3, БТМ-4М)
Для отрывки траншей используется роторный рабочий орган, который позволяет осуществлять отрывку траншей и ходов сообщения глубиной до 1,5 м прямолинейного и криволинейного начертания с отвалом грунта в бруствер по обе стороны траншеи.
Ширина отрываемой траншеи по дну 0,5...0,6 м, по верху 0,9...1,1 м. Машины ТМК-2, ТМК-З и БТМ-4М имеют вспомогательное бульдозерное оборудование, которое предназначено для подготовки трассы для рытья траншей, засыпки воронок, рвов, а также для отрывки котлована при самоокапывании.

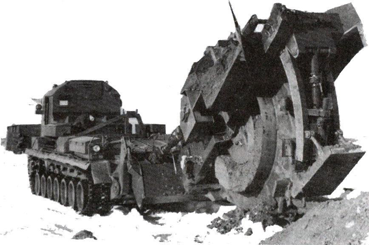

Траншейная машина БТМ-4М
Тактико-технические характеристики траншейных машин
| Показатели |
БТМ-3 |
БТМ-4М |
ТМК-2 |
ТМК-3 |
| Базовая машина |
АТТ |
2С7М |
икт |
К-703МВ |
| Мощность двигателя, кВт (л.с.) |
305 (415) |
617 (840) |
275 (375) |
246 (335) |
| Техническая производительность, м/ч: |
|
|
|
|
| в талых грунтах |
800 |
1200 |
800 |
800 |
| в мерзлых грунтах |
- |
300 |
240 |
150 |
| Максимальная транспортная скорость, км/ч |
35,5 |
50 |
45 |
44 |
| Габаритные размеры в транспортном положении, мм |
|
|
|
|
| длина |
7 600 |
10 600 |
9 750 |
9 450 |
| ширина |
3 164 |
3 380 |
3 150 |
3 360 |
| высота |
4 320 |
3 710 |
4 200 |
4 150 |
| Масса, т |
27,7 |
47,8 |
27,2 |
23,1 |
| Расчет, человек |
2 |
2 |
2 |
2 |
|
