Автомобильная фильтровальная станция МАФС

Автомобильная фильтровальная станция МАФС предназначена для очистки воды от естественных загрязнений (мутности, цветности, привкусов, запахов и т. д.), радиоактивных веществ (РВ); отравляющих веществ (ОВ) и бактериальных средств — патогенных бактерий и токсинов (БС).

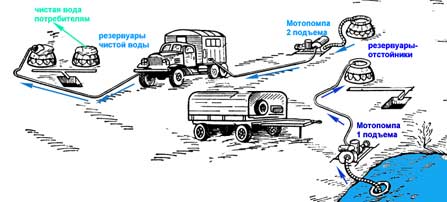

Очистка воды от естественных загрязнений (обычная очистка) осуществляется путем ее коагулирования, хлорирования и отстаивания в резервуарах-отстойниках с последующей фильтрацией через фильтр и дехлораторы, загруженные соответственно антрацитовой крошкой и активированным углем (обычная шихта). Для коагулирования и хлорирования к воде добавляются в определенных количествах химические вещества — реагенты.

Очистка зараженной воды (специальная очистка) производится в зависимости от вида и степени заражения или по схеме обычной очистки, или путем хлорирования и последующей фильтрации через фильтр и дехлораторы, загруженные соответственно карбоферрогелем-М и сульфоуглем (специальная шихта).

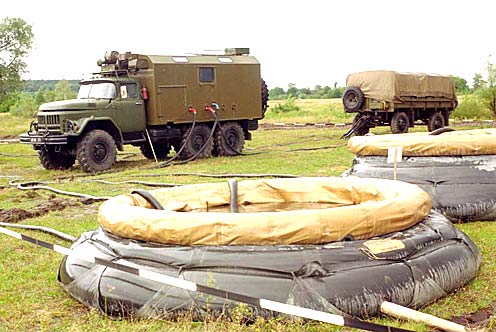

Станция МАФС-3 смонтирована на автомобиле ЗИЛ-157, оборудованном типовым кузовом КУНГ-1М, и двухосном прицепе 2ПН-2 с бортовым кузовом и тентом серийного изготовления.

Состав:

• фильтр, загруженный антрацитовой крошкой;
• два параллельно подключенных фильтра с активированным углем;
• три мотопомпы;
• резервуары РДВ-5000;
• трубопроводы и арматура.

В отличие от станции МАФС-2 в комплект МАФС-3 введены:

• третья мотопомпа М-600, предназначенная для раздачи чистой воды потребителям и замены основных мотопомп (1-го и 2-го подъемов) на случай выхода их из строя;
• специальная шихта (карбоферрогель-М, сульфоуголь) и дополнительные реагенты (двууглекислая сода, известь);
• лабораторные наборы для контроля за технологическими режимами очистки воды (полевая химическая лаборатория ПХЛ-54, радиометр ДП-5 или ДП-11-Б, гидрохимический набор НГВ);
• ручной насос БКФ-2 для раздачи воды потребителям; монтируется на переднем буфере автомобиля;
• защитные костюмы и противогазы для расчета.

На трубопроводах станции установлен водомер турбинного типа ВВ-50 для определения количества очищенной воды, полученной за определенный промежуток времени.

Тактико-техническая характеристика (при обычной / при специальной очистке):

• Производительность станции - 7000-8000 / 3500-4000 л/час;
• Время развертывания станции в рабочее положение (до получения чистой воды) - 75-80 / 120-180 мин;
• Время свертывания станции из рабочего положения в походное - 60-70 / 120 мин;
• Продолжительность фильтроцикла - 20 / 16-20 час.;
• Продолжительность промывки фильтра - 30-50 / 30-50 мин;
• Расход воды на одну промывку - 5000-7000 / 5000-7000 л;
• Расход воды на гидравлическую выгрузку шихты - 4000 / 4000 л;
• Продолжительность работы с возимым запасом реагентов - 100-120 / 20 час;
• Расход автобензина на работу двух мотопомп - 6 / 6 кг/час;
• Расход автобензина на работу трех мотопомп - 8,84 / 8,84 кг/час;
• Обслуживающий расчет - 5 / 5 человек;
• Вес станции в походном положении: - автомобиля - 7200 кг; - прицепа - 3500 кг;
• Скорость передвижения:
  • по дорогам с твердым покрытием - 40-50 км/час;
  • по грунтовым дорогам - 12-18 км/час.

До 1959 г. станция выпускалась под маркой МАФС, в 1959 г. станция была переведена с шасси ЗИЛ-151 на шасси ЗИЛ-157 и ей была присвоена марка МАФС-2. С 1963 г. станция выпускается под маркой МАФС-3.
