КРАН-ДВУНОГА
Кран-стрела-двунога специального автомобиля ЗИЛ-131 из состава ПАРМ-1М и ПАРМ-3М
Кран-стрела-двунога предназначена для выполнения подъемно-транспортных работ и для вытаскивания застрявших машин полуподъемом
Кран-стрела-двунога при использовании ее как стрелы-двуноги для вытаскивания застрявших машин полуподъемом.
1 — застрявшая машина, 2 — захват, 3 — серьга, 4 — стрела, 5 — опорная плита, 6 — автомобиль ЗИЛ-131, 7 — грунтозацеп, 8 — тяга груунтозацепа
Техническая характеристика крана-стрелы-двуноги специального автомобиля ЗИЛ-131
| Параметр |
Для крана-стрелы |
Для стрелы-двуноги |
| Грузоподъемность, кг |
1500 |
10000 |
| Вылет, мм |
2000 |
- |
| Высота подъема крюка мм, |
3100 |
- |
| Рабочая высота стрелы-двуноги, мм |
- |
От 1900 до 3300 |
| Длина захвата, мм |
- |
3250 |
| Усилие на тросе лебёдки автомобиля, кН (Кгс) |
- |
44,1 (4,5) |
| Масса комплекта, кг |
77 |
96 |
| Масса грунтозацепов, кг |
- |
24 |
| Время установки в рабочее положение, мин |
6-8 |
7-9 |
| Количество личного состава для установки, чел |
|
3 |
Для закрепления автомобиля ЗИЛ-131 на грунте при работе стрелой-двуногой в его комплекте предусмотрены грунтозацепы, устанавливаемые под передние колёса.
Стрела-двунога

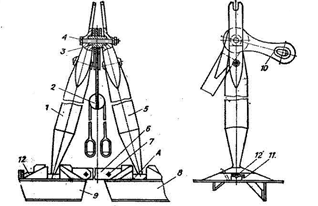

А- гнездо, 1 и 5 — левая и правая стойки; 2 — захват; 3 — ось; 4 — болт; 6 — поперечина; 7 и 12 — пальцы; 8 и 9 — левая и правая опорные плиты; 10 — серьга; 11 - пружина
|
