Шахтные колодцы
Шахтные колодцы применяются, как правило, для захвата воды из водоносных слоев небольшой мощности.
Колодцы отрывают в местах, удобных для подхода и подъезда, однако не ближе установленных расстояний от возможных очагов загрязнения почвы и грунтовых вод (отхожие места, помойные и навозные ямы, скотные дворы и т. д.), обязательно выше по склону, чем обнаруженные очаги загрязнения.
Колодец представляет собой вертикальный водозабор (шахту) диаметром 1 - 1,5 м.
Шахтный колодец: 1 - насос; 2 - крышка; 3 - оголовок; 4 - глиняный замок; 5 - крепление стенок; 6 - обратный фильтр
Для удобства пользования колодцем над поверхностью земли устраивается оголовок с крышкой; на нем устанавливается водоподъемное средство. Для защиты от просачивания вдоль стенок загрязненной воды с поверхности земли вокруг оголовка устраивается глиняный замок.
Стенки колодца закрепляются от обрушения железобетонными кольцами, кольцами или трубами из асбестоцемента, камнем или деревянным срубом. Крепление стенок колодцев осуществляется спускным способом.

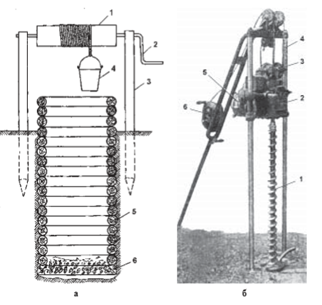

а) шахтный колодец 1 - шнек, 2 - рукоятка, 3 - свайка, 4 - ведро, 5 - сруб, 6 - гравийно-песчаный фильтр
б)механизированный шнековый колодец МШК-15 1 - шнек, 2 - коловорот, 3 - элеватор, 4 - рама, 4 - двигатель, 6 - ручная лебёдка
Стенки колодца укрепляют срубом из пластин, бревен или брусьев, железобетонными кольцами, кирпичом или камнем. Сруб шахтного колодца должен возвышаться над поверхностью земли на 0,7—-0,8 м (оголовок) и иметь плотную крышку с замком. Для защиты воды в колодце от загрязнения с поверхности почвы по его периметру устраивают глиняный замок из промятой и хорошо уплотненной глины глубиной 2 м и шириной 1 м. Площадку вокруг колодца следует замостить в радиусе до 2 м камнем, кирпичом или досками, придав ей уклон в стороны от сруба колодца, а также отрыть водоотводную канавку.
Колодец должен быть снабжен ведром (бадьей), а лучше – оборудован водоподъемными средствами. Для защиты колодцев от разрушения и попадания радиоактивных и отравляющих веществ их отрывают на дне котлованов, которые перекрывают накатом из бревен и грунтом.
|
