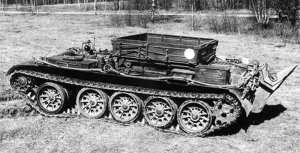

БТС-2 танковый тягач
БТС-2 (Бронированный тягач средний) — советский бронированный тягач. Разработан на базе среднего танка Т-54.
В 1956 году была выпущена первая серийная партия из 10 машин. Первоначально тягачи выпускали на шасси танка Т-54 образца 1948 года.
Средний танковый тягач БТС-2 являлся быстроходной бронированной гусеничной машиной, предназначавшейся для эвакуации поврежденных танков на поле боя из зоны огневого воздействия противника, вытаскивания средних и тяжелых танков при различных видах застревания, требующих для вытаскивания усилия до 75 тс, а также буксирования неисправных средних танков или САУ в различных дорожных условиях.
Корпус бронетягача имел два отделения: управления и силовое.
В отделении управления, расположенном в носовой части корпуса, размещался экипаж из 3 человек. Рабочее место механика-водителя, который одновременно являлся и командиром машины, так же, как и на танке Т-54, было смещено к левому борту и дополнительно было оборудовано двумя рычагами управления тяговой лебедкой. Справа от механика-водителя находился радист, а за механиком-водителем - сцепщик-такелажник.
Вооружение тягача состояло из 7,62-мм автомата Калашникова АК-47 с 900 патронами, сигнального пистолета и 18 ручных гранат Ф-1.
Оборудование тягача состояло из лебедки с вспомогательными механизмами, блоков полиспаста, средств самозакрепления тягача на местности, средств буксирования, крана-стрелы и гидравлических домкратов.
Лебедка предназначалась для создания тяговых усилий при вытаскивании застрявших танков и САУ, а также для подтягивания неисправных танков и САУ тросом в тех случаях, когда тягового усилия на крюке тягача для буксирования было недостаточно или подход тягача к эвакуируемому танку был невозможен. Намотка и выдача троса при работе лебедки с нагрузкой производилась при частоте вращения коленчатого вала двигателя 1400-1500 об./ мин., при этом скорость намотки или выдачи троса достигала 11,3 м/мин.
Для самозакрепления тягача на местности заглублением лемеха в грунт в кормовой части тягача располагался анкер-сошник, который в походном положении крепился двумя стяжками к кронштейнам, приваренным к верхнему кормовому листу корпуса тягача.
Средства буксирования тягача были представлены буксирным устройством, буксирными штангами и буксирными тросами. Буксирное устройство предназначалось для присоединения буксирных штанг при буксировании неуправляемых танков. Буксируемое устройство было выполнено с двухсторонней амортизацией.
Максимальное усилие подрессоривания - 7 тс.
Для буксирования танков на тросах к тягачу придавалось четыре буксирных троса длиной 4,1 м каждый.
Тяговое усилие на крюке составляло 15 тс.
Максимальный угол подъема с буксируемым средним танком составлял летом 17°, зимой - 9°. Разборная кран-стрела с ручным приводом, предназначалась для снятия и установки узлов, механизмов и агрегатов танков при их ремонте в полевых условиях и для погрузочно-разгрузочных работ при транспортировке бронетанкового имущества.
Кран-стрела монтировалась в переднем правом углу крыши корпуса тягача. Горизонтальный угол поворота стрелы составлял 140°, вылет стрелы - 3 м, грузоподъемность - 3 тс.
Для подъема или вывешивания танков (САУ) и тягачей при их обслуживании и ремонте в комплекте тягача имелось два 16-тонных домкрата. С 1957 г. тягач укомплектовывался двумя гидравлическими домкратами грузоподъемностью 25 тс. Для постановки аэрозольных (дымовых) завес тягач был оснащен двумя дымовыми шашками БДШ-5 с электрозапалами, которые устанавливались в кормовой части корпуса на кронштейнах.
Для наблюдения из тягача вперед и назад без изменения положения наблюдающего в комплекте машины имелся перископический прибор наблюдения ПТО-1 с нолем зрения 360°.
Для установки прибора в крыше тягача имелось два гнезда - одно для наблюдения через прибор механиком-водителем и другое - для наблюдения сцепщиком-такелажником. На корпусе прибора имелся налобник, который можно было устанавливать для наблюдения правым или левым глазом. Крепился прибор с помощью хомута и прижима с винтом. Для предотвращения выпадения прибора из гнезда был предусмотрен тросик. Свободное гнездо закрывалось заглушкой. Наблюдение за местностью радист осуществлял с помощью смотрового прибора МК-4, установленного в переднем листе крыши тягача.
Обнаружение и тушение пожара осуществлялось с помощью полуавтоматической углекислотной системы ППО, в состав которой входили 3 баллона с углекислотой и 5 термоэлектроизвещателей. В комплекте машины имелся также ручной огнетушитель ОУ-2.
Для внешней связи тягач был оборудован приемно-передающей, симплексной, телефонной радиостанцией Р-113, обеспечивавшей при работе на четырехметровую штыревую антенну устойчивую связь на расстоянии до 20 км. Для внутренней связи применялось танковое переговорное устройство Р-120 на три абонента.
С 1959 г. тягач выпускался полностью подготовленным к установке съемного оборудования для подводного вождения, в состав которого входила воздухопитающая труба-лаз, устанавливавшаяся на основании люка сцепщика-такелажника. Ширина преодолеваемой водной преграды составляла до 700 м, глубина - до 5 м.
Это был первый в мире серийный бронированный тягач, приспособленный для преодоления водных преград по дну. В ходе производства тягач модернизировался путем установки агрегатов трансмиссии и узлов ходовой части, разработанных для танка Т-55.
На машине были установлены ИК-приборы ночного видения.
Масса тягача составляла 32 т. Он развивал максимальную скорость по шоссе 51,5 км/ч. Запас хода не превышал 290 км, так как по сравнению с базовой машиной на тягаче отсутствовали наружные топливные баки. Общая емкость трех внутренних баков составляла 815 л. Запас хода по топливу с буксируемым средним танком по сухой грунтовой дороге находился в пределах 80-115 км.
Весной 1964 г. на одном из танкоремонтных заводов ГБТУ МО был разработан вариант тягача БТС-2 на базе среднего танка Т-44. Этот тягач производился до начала серийного выпуска среднего тягача БТС-4.
Тактико технические характеристики БТС-2
- Масса, т 32,0
- Экипаж, чел. 3
- Среднее удельное давление на грунт, кгс/см2 0,72
- Сила тяги по двигателю, кгс 15 200
- Габаритные размеры в походном положении, мм:
- длина 7120
- ширина 3275
- высота 2055
- Длина опорной поверхности, мм 3840
- Клиренс, мм 480
- Максимальная скорость по шоссе, км/ч 51,5
- Средняя скорость при буксировании танков, км/ч 6-18
- Расчетная скорость движения на I передаче, км/ч 6,85
- Запас хода по шоссе по топливу, км 290
- Запас хода по топливу при буксировании танков, км 80-180
- Преодолеваемый подъем, град 32
- Преодолеваемый брод, м 1,4
- Среднее удельное давление, кгс/см2 0,72
- Максимальная толщина брони, мм:
- носовой части 100
- бортов 80
- кормовой части 45
- крыши 30
- днища 20
- Вооружение: марка пулемета ДШКМТ боекомплект патронов, шт. 400
- Двигатель: марка В-54
- максимальная мощность, л. с. 520
- число цилиндров 12
- литраж, л 38,8
- масса, кг 895
- Удельная мощность, л.с./т 16,2
- Емкость внутренних топливных баков, л 780
- Емкость системы смазки, л 82
- Тип воздухоочистителя «Мультициклон»
- Емкость системы охлаждения, л 75
- Тип подогревателя Форсуночный
- Напряжение бортовой сети, В 24 Мощность генератора, Вт 3000 Аккумуляторные батареи: количество 4 марка 6СТЭН-140М масса одной батареи, кг 64 Мощность стартера, л. с. 15
- Марка радиостанции 10-РТ-26
- Средства внутренней связи ТПУ-47
- Грузовая платформа:
- грузоподъемность, кг 4000
- длина, мм . 2500
- ширина, мм 2080
- высота, мм 400
- Тяговая лебедка: механическая с тяговыми барабанами максимальное тяговое усилие на тросе, кгс 25 000
- рабочая длина троса, м 200
- Буксирное устройство Подрессоренное с двусторонней амортизацией и с жесткой сцепкой
- Грузоподъемное средство: тип разборная кран-стрела с ручным приводом
- грузоподъемность, кг 3000
- вылет стрелы, мм 1210-3000
- высота подъема крюка, мм:
- при максимальном вылете стрелы 3360
- при минимальном вылете стрелы 4720
- общий сектор обслуживания, град 230
- Количество буксирных тросов, шт. 4
|
