Особенности крепления автомобилей без тормозов

При погрузке автомобилей без тормозов массой до 2,7 т каждый горизонтально и наклонно установленный автомобиль кроме упорных брусков закрепляют четырьмя растяжками из проволоки диаметром 6 мм в четыре нити каждая.

Автомобили, установленные в полувагонах горизонтально, закрепляют шестью проволочными растяжками. Кроме того, смежные машины между собой увязывают двумя горизонтальными увязками.

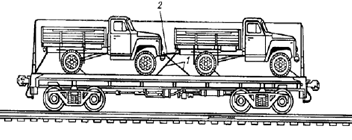

Закрепление автомобилей в полувагоне:

1 – растяжка; 2 – увязка

Дышло прицепа для предотвращения разворота крепят двумя растяжками из проволоки диаметром 6 мм в две нити каждая.

Автомобили массой до 3,3 т закрепляют растяжками и увязками из проволоки диаметром 6 мм в две нити, а автомобили массой от 3,4 до 6,3 т – в четыре нити.

В полувагонах в наклонном положении размещают грузовые автомобили массой до 3,3 т с исправными тормозами.

Горизонтально установленный автомобиль закрепляют шестью растяжками, первый и последний наклонно установленные автомобили, а также автомобили, расположенные над сцеплением полувагонов, – четырьмя растяжками из проволоки диаметром 6 мм в четыре нити каждая.

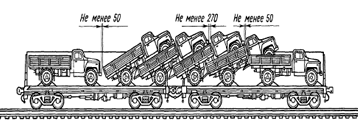

Наклонная погрузка порожних грузовых автомобилей на сцеп полувагонов и закрепление их с помощью растяжек

На платформах и сцепах платформ размещают в наклонном положении грузовые автомобили с открытым кузовом (далее – автомобили) массой:

  • до 6,3 т включительно – автомобили с тормозами;
  • до 2,7 т включительно – автомобили без тормозов.

При размещении автомобилей должны быть обеспечены зазоры

  • в продольном направлении между автомобилем, установленным над сцеплением платформ, со стороны передней оси и соседним автомобилем – не менее 270 мм;
  • между автомобилями, закрепленными от продольного смещения на одном вагоне – не менее 50 мм;
  • между нижними частями автомобиля, установленного в наклонном положении с опорой на другой автомобиль, и полом кузова последнего – не менее 50 мм.

Крепление брусками

Крепление автомобилей на платформе и сцепе платформ производят упорными брусками и растяжками из проволоки диаметром 6 мм. У горизонтально установленного автомобиля передние колеса подклинивают с наружной стороны, задние колеса подклинивают с обеих сторон. У наклонно становленных автомобилей подклинивают с обеих сторон только задние колеса.

Деревянные упорные бруски

а − четырехкантного бруса с обработанной кромкой;

б − двухкантного бруса;

в − обапола;

г − бруса с треугольной формой поперечного сечения

Сечение брусков в зависимости от диаметра колеса определяют по таблице

Сечение брусков в зависимости от диаметра колеса о

Размеры поперечного сечения упорных брусков, не менее, мм Диаметр колеса
До 500 вкл Свыше 500 до 800 вкл Свыше 800 до 1100 вкл Свыше 1100 до 1400 вкл Свыше 1400 до 1600 вкл Свыше 1600
Высота, h 40 50 75 100 135 150
Ширина, b 100 100 120 150 200 200

Бруски крепят к полу платформ гвоздями диаметром 6 мм и длиной, превышающей высоту бруска на 50 мм.

Количество гвоздей для крепления одного упорного бруска в зависимости от массы автомобиля и наличия тормозов определяют по таблице

Количество гвоздей для крепления одного упорного бруска в зависимости от массы автомобиля и наличия тормозов

Масса автомобиля, т Количество гвоздей на упорный брусок
при наличии тормозов
до 3,9 вкл. 4 4
свыше 3,9 до 4,2 вкл. 5 5
свыше 4,2 до 6,3 вкл. 6
при отсутствии тормозов
до 2,7 вкл. 4

При размещении автомобилей с тормозами горизонтально установленный автомобиль закрепляют четырьмя растяжками.

Первый и последний наклонно установленные автомобили закрепляют за задний мост четырьмя растяжками, направленными попарно в противоположные стороны.

Автомобиль, расположенный над сцеплением платформ, закрепляют двумя растяжками, направленными в сторону позади стоящей машины. Количество нитей проволоки в растяжках определяют в зависимости от массы автомобиля.

Количество нитей проволоки в растяжке для крепления автомобилей

Количество нитей проволоки в растяжке для крепления автомобилей

Масса автомобиля, т Количество нитей проволоки в растяжке для крепления автомобиля, установленного:
горизонтально наклонно 1 над сцеплением
первый последний
до 3,9 вкл. 2 2/4 4/2 2
св. 3,9 до 6,3 вкл. 2 4/6 6/4 2

1В числителе указано количество нитей проволоки в растяжках, направленных в сторону горизонтально установленного автомобиля, в знаменателе – в растяжках, направленных в противоположную сторону. При размещении автомобилей без тормозов каждый горизонтально и наклонно установленный автомобиль дополнительно к упорным брускам закрепляют четырьмя растяжками из проволоки диаметром 6 мм в четыре нити.
