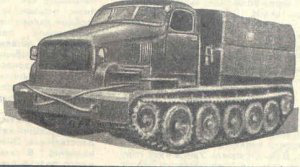

АТ-Т
АТ — артиллерийский тягач, Т — тяжёлый) — тяжёлый артиллерийский гусеничный неплавающий тягач высокой проходимости. Предназначен для буксировки колесных, гусеничных и санных прицепов, транспортировки груза в кузове и вытаскивания застрявших машин. Широко применялся для освоения труднодоступных районов СССР и Антарктиды.
Создан с использованием элементов шасси танка Т-54. Серийное производство началось в 1950 году.
Элементы кабины использованы от кабины грузового автомобиля ЗИС-150/ЗИЛ-164, которую фактически расширили.
В конце 1947 года на заводе были изготовлены первые опытные образцы «изделия 401». Для их испытания совершен пробег по маршруту Харьков — Москва (Кубинка). Во время пробега транспортёр зарекомендовал себя с хорошей стороны как мощный, выносливый, подвижный, работоспособный, с отличными тяговыми свойствами и удобный в эксплуатации и полевом ремонте. После сравнительных испытаний по комплексу показателей «изделие 401» оказалось самым удачным среди всех моделей тяжёлых артиллерийских тягачей первого послевоенного поколения.
Описание конструкции
К основным частям тягача относятся: силовая установка, силовая передача, ходовая часть, рама, кузов, кабина, облицовка, электрооборудование, лебедка, тягово-сцепной прибор и пневматическое оборудование.
На тягаче имеются силовое отделение, отделение топливных баков, отделение лебедки, отделение управления и кузов.
Силовое отделение расположено в передней части тягача.
Отделение топливных баков находится в средней части рамы, В нем расположены четыре топливных бака. Отделение лебедки находится в кормовой части рамы. В нем расположены лебедка и два резервуара пневматической системы. Отделение управления находится в кабине тягача, расположенной над двигателем.
В кабине размещены: сиденья со спинками для механика-водителя (слева) и для трех человек (справа), Кузов расположен непосредственно за кабиной, над воздухоочистителями, отделением топливных баков и отделением лебедки. Кузов оборудован откидывающимися сиденьями, съемным тентом, плафоном освещения и световой сигнализацией из кузова в кабину.
Тент может быть снят с дуг, скатан и укреплен ремнями на дугах, установленных в гнезда на ящиках для аккумуляторных батарей.
Сзади рамы тягача расположены: тягово-сцепной прибор, выдающее устройство с концом троса лебедки, габаритные фонари и .фонари сигнала "Стоп", соединительная головка с разобщительным краном для присоединения воздухопровода тормозной системы прицепа и др.
Впереди и сзади рамы тягача имеются по два крюка для буксировки и подъема тягача. Для удобства обслуживания все трубопроводы тягача окрашены в разные цвета: топливные-в желтый, масляные- в коричневый, системы охлаждения и подогрева - в зеленый, воздушные - в голубой. Головки смазочных пробок окрашены в красный цвет.
Тактико технические характеристики АТ-Т:
- Число мест в кабине 4
- Число мест в кузове 16
- Масса прицепа, кг 25 000
- Двигатель А-401 (типа В-2) 415 лс. 1850 об/м
- Колея, мм 2640
- Среднее удельное давление на грунт с грузом, кг/см? 0,652
- Ширина траков гусеницы, мм 500
- Запас хода по шоссе с прицепом, км 1100
- Глубина преодолеваемого брода, м 1,1
- Ширина преодолеваемого рва, м 1,8
- Скорость АТТ по шоссе 35,5 км/ч
- Пятиступенчатая коробка передач
- Топливный насос НК-10 210 кг/см
- Расход топлива на 100км 140л, масла 4л
- Изделия на базе АТ-Т
На базе АТ-Т выпускались различные инженерные машины: путепрокладчики — БАТ, БАТ-М (отвал, кран-балка), землеройные машины — БТМ, МДК-2. Также на его базе выпускался всемирно известный антарктический тягач «Харьковчанка».
|
